5.8 モバイル回線を設定する

5.8 モバイル回線を設定する #

モバイルを設定するには、モバイルの詳細設定モードに移行し、設定コマンドを実行します。ここで設定した内容は、アムニモ設定情報に書き込まれます。

書式

mobile peer MOB-PEER-NAME
verbose < emergencies | alerts | critical | errors | warnings | notifications | informational | debugging >
module MODULE-NAME
failsafe [retry <1 – 10>] [reboot <1 – 10>]
no failsafe
session SESSION-NAME
enable
no enable
priority <0 – 9>
sim <0 – 3>
iij-multi-profile <0 – 1>
no iij-multi-profile
pin PIN
no pin
apn APN
username USERNAME
no username
password
password secret ENCRYPT-PASSWORD
no password
connect <manual | always>
authentication <pap | chap | both>
no authentication
operator <automatic | manual [0-999999] | manual-automatic [0-999999]>
attach-timeout <1 – 600>
call-timeout <1 – 600>
idle-timeout <1 – 3600>
no idle-timeout
connection-timeout <1 – 86400>
no connection-timeout
reconnect-timeout <1 – 600>
no reconnect-timeout
disconnect-detection [time <1 – 600>] [rssi <-113 - -51>]
no disconnect-detection
retry <1 – 9>
no retry
rat select <4G-3G-2G | 4G-3G | 4G-2G | 4G | 3G-2G | 3G | 2G | AUTOMATIC>
rat preferred <4G | 3G | 2G>
rat mode <auto | manual>
rat service <4G | 3G | 2G> BANDS
no rat service <4G | 3G | 2G>
exit
no session SESSION-NAME
exit
no mobile peer MOB-PEER-NAME

コマンド

コマンド	内容
mobile peer	MOB-PEER-NAMEにモバイル回線名を指定して、設定コマンドを実行します。 設定モードでコマンドを実行すると、指定したモバイル回線名の詳細設定モードに移行します。
verbose	メッセージ出力レベルを指定します。 値には、emergencies、alerts、critical、errors、warnings、notifications、informational、debuggingのいずれかを設定します。
module	MODULE-NAMEにモジュール名を指定します。
failsafe	フェイルセーフを有効にします。デフォルト設定は有効です。 ※1を参照 ➜ フェイルセーフ機能の詳細については『12.3　フェイルセーフ』をご参照ください。
no failsafe	フェイルセーフを無効にします。
session	詳細設定モードで、SESSION-NAMEにセッション名を指定して実行すると、セッションの詳細設定モードに移行します。
enable	セッションを有効にします。
no enable	セッションを無効にします。
priority	優先度を、0～9の範囲で設定します。
sim	SIMスロット番号を、0～3の範囲で設定します。
iij-multi-profile	インターネットイニシアティブ社製マルチプロファイルSIMのプロファイル番号を、0～1の範囲で設定します。 ・ コンパクトルーターのみの設定です。 ・ 挿入されているSIMがインターネットイニシアティブ社製マルチプロファイルSIMでない場合には、本設定は無視されます。 ・ インターネットイニシアティブ社製マルチプロファイルSIMを挿入、かつ、本設定がない場合には、現在有効となっているプロファイルでモバイル回線を接続します。
no iij-multi-profile	インターネットイニシアティブ社製マルチプロファイルSIMのプロファイル番号を削除します。 コンパクトルーターのみで削除できます。
pin	SIMのPINコードを設定します。 SIMのPINが無効な場合は設定不要です。
no pin	SIMのPINコードを削除します。
apn	APNを設定します。
username	ユーザー名を設定します。
no username	ユーザー名を削除します。
password	パスワード(非暗号化)を設定します。 ・ ２回入力する必要があります。 ・ 設定されたパスワードは暗号化した状態で保存されます。
password secret	暗号化パスワードを設定します。
no password	パスワードを削除します。
connect	接続方法を指定します。デフォルト設定は「always」です。 ※2を参照
authentication	認証方式を指定します。デフォルト設定は「both」です。 ※3を参照
no authentication	認証方式の設定を削除します。 ユーザー名とパスワードが不要なSIMをご利用の場合はこちらの「no authentication」を設定してください。
operator	ネットワークオペレータ選択方式を指定します。デフォルト設定は「automatic」です。 ※4を参照
attach-timeout	接続待ち時間（秒）を、1～600の範囲で設定します。デフォルト設定は「55(秒)」です。 接続待ち時間とは「基地局と通信が確立されるまでの時間」です。
call-timeout	呼び出し待ち時間（秒）を、1～600の範囲で設定します。デフォルト設定は「30(秒)」です。 呼び出し待ち時間とは「基地局と通信が確立してから認証されるまでの時間」です。
idle-timeout	無通信検知時間（秒）を、1～3600の範囲で設定します。 指定された期間、無通信状態が継続した場合、回線を切断します。 無通信とはモバイルモジュールを通して受信したパケットを監視し、対象パケットが検出されない状態です。ただし以下パケットは監視対象ではありません。 ・ IGMPパケット ・ 以下のICMPパケット ・ destination unreachable, echo request ・ 以下のUDPパケット ・ DNS、DHCP、NTP、SSDP ・ SYNパケット ・ IPv4以外のEthertnetタイプ番号のパケット
no idle-timeout	無通信検知機能を無効に設定します。
connection-timeout	最大接続時間（秒）を、1～86400の範囲で設定します。 指定された期間、接続状態が継続した場合、回線を切断します。
no connection-timeout	最大接続時間を無効に設定します。
reconnect-timeout	再接続待ち時間（秒）を、1～600の範囲で設定します。デフォルト設定は「30(秒)」です。
no reconnect-timeout	再接続待ち時間を無効に設定します。
disconnect-detection	切断検出機能を有効にします。 RSSIがDISCONNECT-RSSI値以下の状態をDISCONNECT-TIME間継続した場合、回線を切断します。 ※5を参照
no disconnect-detection	切断検出機能を無効に設定します。
retry	回線接続リトライ回数を、1～9の範囲で設定します。デフォルト設定は無効（no retry）です。
no retry	回線接続リトライ機能を無効に設定します。
rat select	RAT（Radio Access Technology）サービスを指定します。 値には、4G-3G-2G、4G-3G、4G-2G、4G、3G-2G、3G、2G、AUTOMATICのいずれかを設定します。使用するモジュールによって使用可能な値は異なります。デフォルト設定は「AUTOMATIC」です。
rat preferred	RATプリファードとして、4G、3G、2Gのいずれかを指定します。 使用するモジュールによって使用可能な値は異なります。
rat mode	RATモードを指定します。デフォルト設定は「auto」です。 ※6を参照
rat service	4G、3G、2Gのいずれかを指定し、BANDSに使用したいバンド番号を指定して、RATサービスを設定します。BANDSには’,’(カンマ)区切りで複数のバンド番号を設定可能です。 ・ 使用するモジュールによって使用可能な値は異なります。 ・ バンド番号を設定し、バンド番号を制限する場合はRATモードを「manual」に設定してください。
no rat service	4G、3G、2Gのいずれかを指定して、RATサービスバンドを無効に設定します。 使用するモジュールによって使用可能な値は異なります。
exit	セッションの詳細設定モードの場合、セッションの詳細設定モードを終了して、詳細設定モードへ移行します。
no session	SESSION-NAMEにセッション名を指定して、セッション設定を削除します。
exit	詳細設定モードの場合、詳細設定モードを終了して、設定モードへ移行します。
no mobile peer	MOB-PEER-NAMEにモバイル回線名を指定して、モバイル設定を削除します。

※1

設定	内容
retry	フェイルセーフのリトライ回数を、1～10の範囲で指定します。デフォルト設定は3です。
reboot	フェイルセーフのリブート数を、1～10の範囲で指定します。デフォルト設定は3です。

※2

設定	内容
manual	手動接続
always	常時接続

※3

設定	内容
pap	通信の認証方式にPAP（Password Authentication Protocol）を使用します。
chap	通信の認証方式にCHAP（Challenge Handshake Authentication Protocol）を使用します。
both	通信の認証方式にPAPとCHAPの両方式を使用します。

※4

設定	内容
automatic	自動で利用可能な通信網を選択します。
manual	利用可能なPLMN(Public Land Mobile Network)を引数で指定し、固定します。設定範囲は0～999999です。
manual-automatic	利用可能なPLMN(Public Land Mobile Network)を引数で指定し、固定します。設定範囲は0～999999です。指定したPLMNに接続できなかった場合は、モバイルモジュール側で自動的に利用可能な通信網を選択します。

※5

設定	内容
time	未接続検出時間（秒）を、1～600の範囲で指定します。デフォルト設定は「30(秒)」です。
rssi	未接続認識RSSI（dBm）を、-113～-51の範囲で指定します。デフォルト設定は「-113(dB)m」です。

※6

設定	内容
auto	モバイルモジュールが使用可能なRATを自動的に判断します。
manual	使用可能なRATを指定します。使用するRATは、rat serviceコマンドで指定します。

5.8.1 各モバイル設定項目の補足 #

詳細設定モードで設定する時間や回数を示す項目について、図解で補足します。

モバイル回線の接続制御

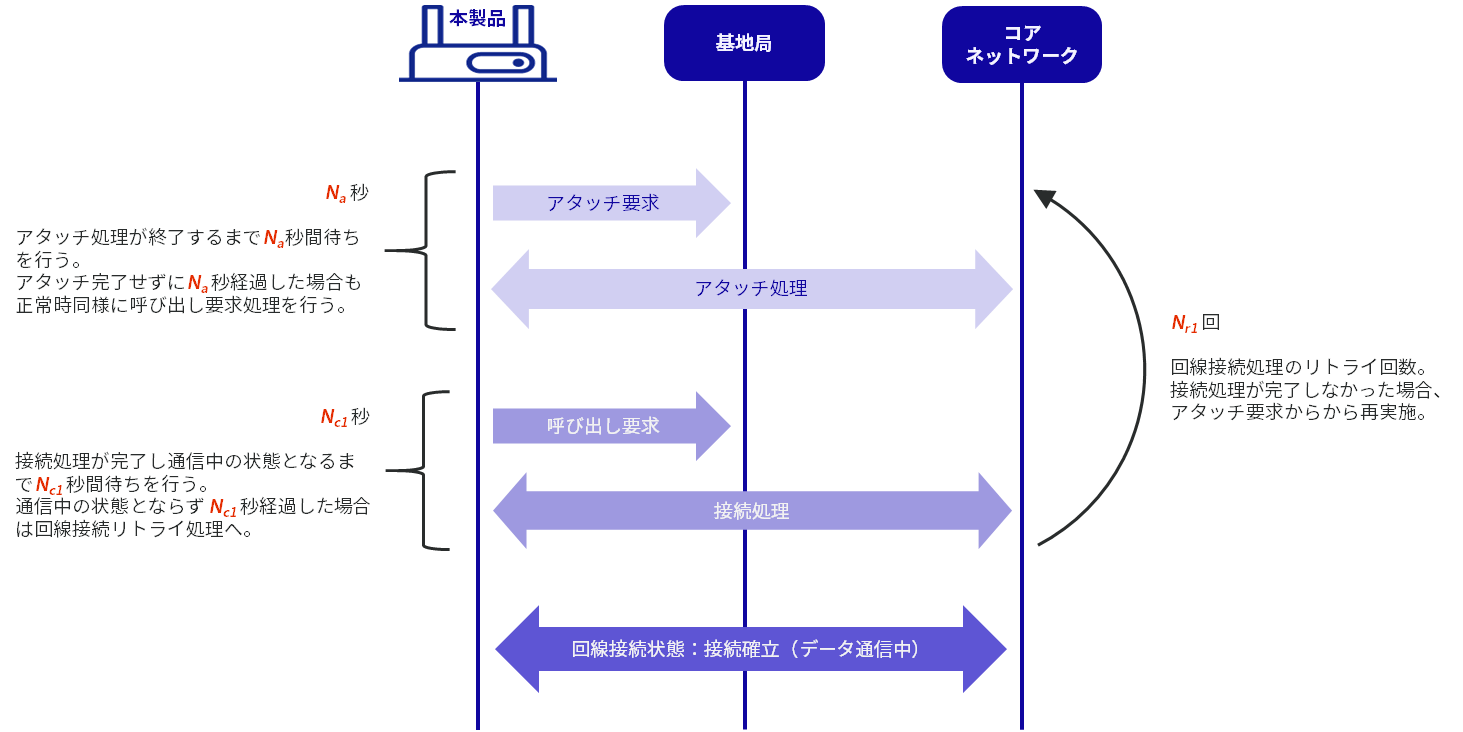

詳細設定モードから設定可能な「接続待ち時間」、「呼び出し待ち時間」、「回線接続リトライ回数」各項目が回線接続時のどのタイミングで使用されるかについて下図に示します。

項目	対応コマンド	内容	単位	デフォルト値
Na	attach-timeout	接続待ち時間	秒	55
Nc1	call-timeout	呼び出し待ち時間	秒	30
Nr1	retry	回線接続リトライ回数	回	no retry

amnimo(cfg)# mobile peer MOB-PEER-NAME
amnimo(cfg-mp-MOB-PEER-NAME)# session SESSION-NAME
amnimo(cfg-mps-SESSION-NAME)# attach-timeout Na ⮠	←接続待ち時間 を指定
amnimo(cfg-mps-SESSION-NAME)# call-timeout Nc1 ⮠	←呼び出し待ち時間 を指定
amnimo(cfg-mps-SESSION-NAME)# retry Nr1 ⮠		←回線接続リトライ回数 を指定

無通信検知時間満了によるモバイル回線の切断制御

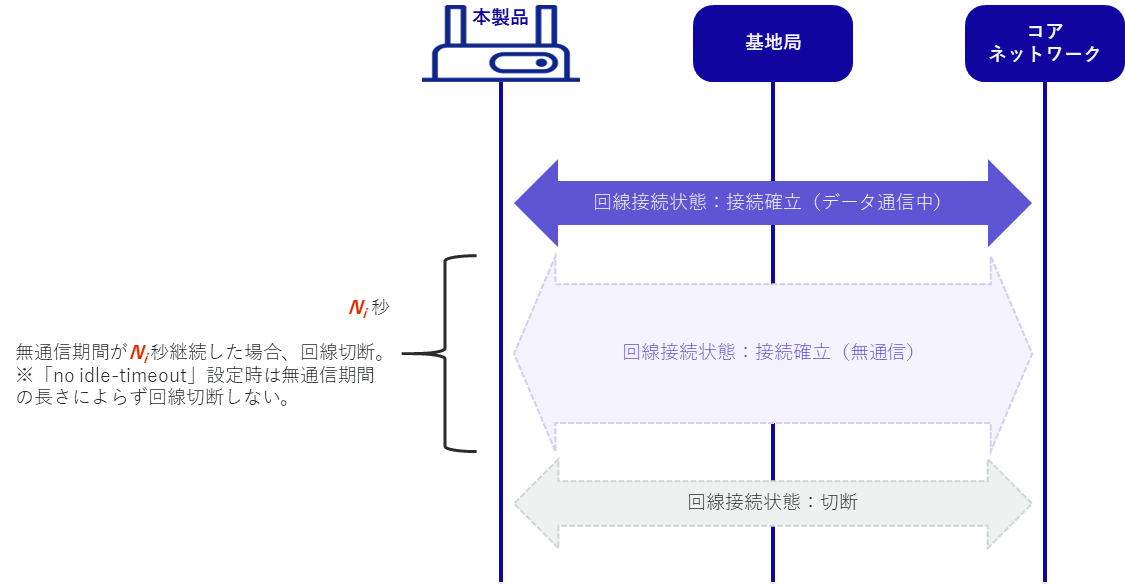

詳細設定モードから「無通信検知時間」を設定することで、指定された期間、無通信状態が継続した場合に下図の通りモバイル回線の切断制御が可能です。

	本機能はデフォルトでは無効に設定されているため、有効にする場合は詳細設定モードから設定を行ってください。

項目	対応コマンド	内容	単位	デフォルト値
Ni	idle-timeout	無通信検知時間	秒	no idle-timeout

amnimo(cfg)# mobile peer MOB-PEER-NAME
amnimo(cfg-mp-MOB-PEER-NAME)# session SESSION-NAME
amnimo(cfg-mps-SESSION-NAME)# idle-timeout Ni ⮠	←無通信検知時間 を指定

最大接続時間満了によるモバイル回線の切断制御

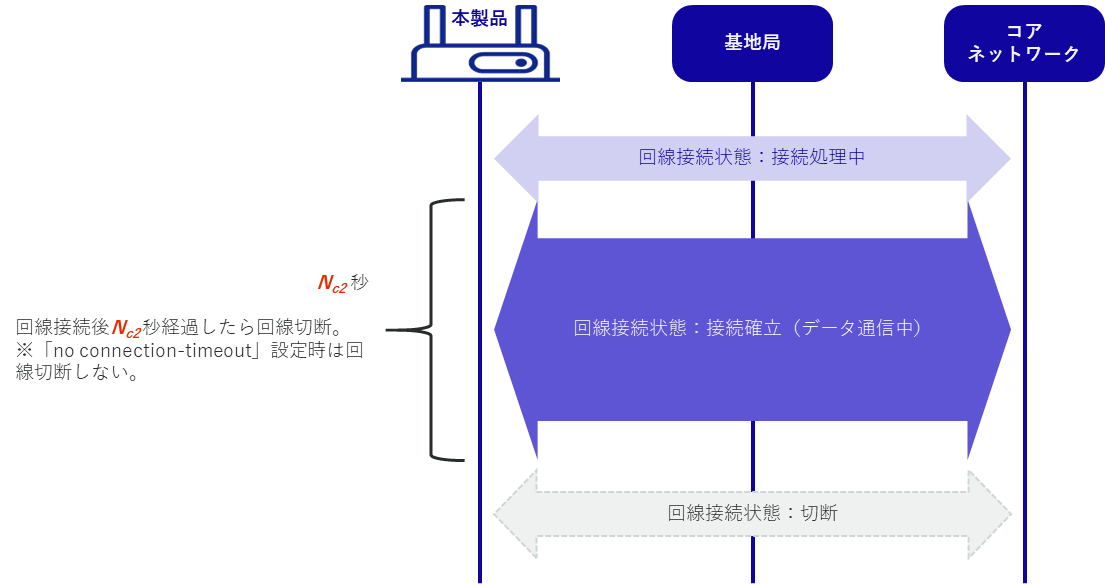

詳細設定モードから「最大接続時間」を設定することで、指定された期間、回線接続状態が継続した場合に下図の通りモバイル回線の切断制御が可能です。

	本機能はデフォルトでは無効に設定されているため、有効にする場合は詳細設定モードから設定を行ってください。 図中の回線接続処理は、アタッチ処理及び認証処理を示します。

項目	対応コマンド	内容	単位	デフォルト値
Nc2	connection-timeout	最大接続時間	秒	no connection-timeout

amnimo(cfg)# mobile peer MOB-PEER-NAME
amnimo(cfg-mp-MOB-PEER-NAME)# session SESSION-NAME
amnimo(cfg-mps-SESSION-NAME)# connection-timeout Nc2 ⮠	←最大接続時間 を指定

モバイル回線の再接続待ち制御

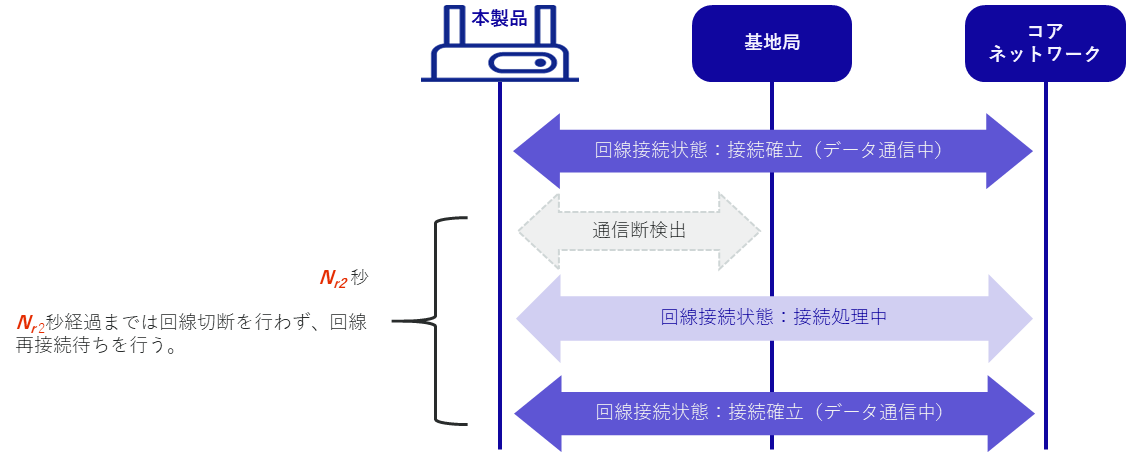

詳細設定モードから「再接続待ち時間」を設定することで、基地局と一時的に通信ができなくなるようなケースにおいて、下図の通り設定した時間内は回線切断せず接続状態を維持するよう制御が可能です。

	本機能は設定した時間内、回線接続状態を維持することで回線切断後、再度回線接続時に発生する接続処理にかかるオーバーヘッドを抑え、通信の安定性を高めるための機能です。 設定した時間内に回線再接続ができなかった場合は回線切断動作を行います。 詳細設定モードでno reconnect-timeout を指定することで、基地局との通信断検出時に即時回線切断の制御をすることも可能です。

項目	対応コマンド	内容	単位	デフォルト値
Nr2	reconnect-timeout	再接続待ち時間	秒	30

amnimo(cfg)# mobile peer MOB-PEER-NAME
amnimo(cfg-mp-MOB-PEER-NAME)# session SESSION-NAME
amnimo(cfg-mps-SESSION-NAME)# reconnect-timeout Nr2 ⮠	←再接続待ち時間 を指定
amnimo(cfg-mps-SESSION-NAME)# no reconnect-timeout ⮠	←機能を無効化する場合

切断検出機能によるモバイル回線の切断制御

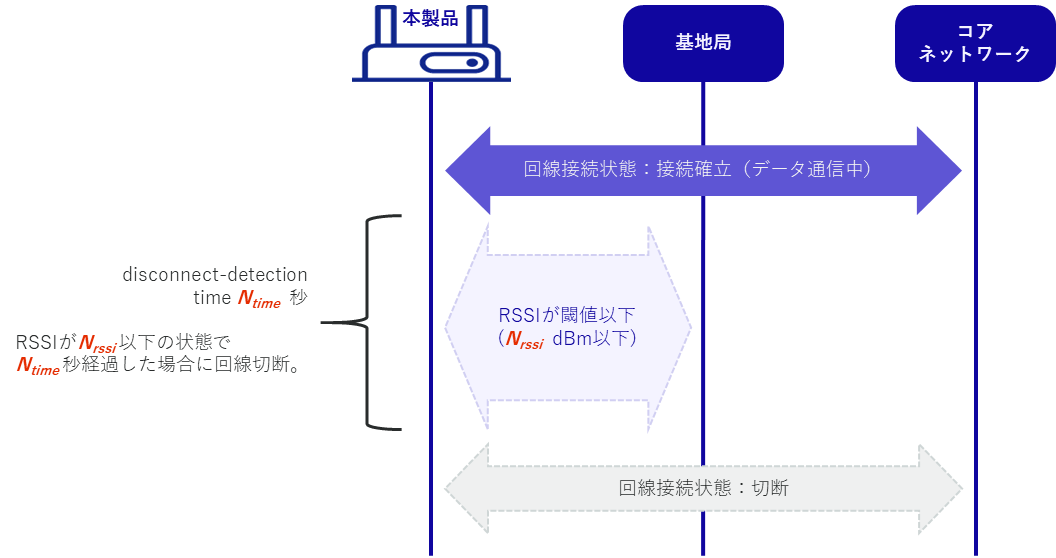

詳細設定モードから「切断検出機能」を設定することで、下図の通り、指定された時間以上にRSSI値が指定された値以下になった場合に回線を切断する制御が可能です。

	詳細設定モードでno disconnect-detectionを指定することで、圏外時でも回線切断を行わないように制御することが可能です。この場合、実行例2、実行例3のように複数セッション設定を行っていても回線切り替えは行われません。 ➜ 「5.7.2実行例」 ただし、基地局や認証サーバーから切断があった場合は本機能の対象外です。この場合、再接続待ち時間内に回線再接続ができなかった場合は回線切断が行われ、複数セッション設定時は回線が切り替わります。

項目	対応コマンド	内容	単位	デフォルト値
Nrssi Ntime	disconnect-detection	切断検出設定 ・rssi：切断検出 RSSI 値 ・time：切断検出継続期間	rssi：dBm time：秒	rssi：-113 time：30

amnimo(cfg)# mobile peer MOB-PEER-NAME
amnimo(cfg-mp-MOB-PEER-NAME)# session SESSION-NAME
amnimo(cfg-mps-SESSION-NAME)# disconnect-detection rssi Nrssi time Ntime ⮠	←切断検出機能 を指定
amnimo(cfg-mps-SESSION-NAME)# no disconnect-detection ⮠	←機能を無効化する場合

切断イベントとセッションの切り替え制御

各設定項目と関連する切断イベントによりその後に行われるセッション制御が異なります。

No.	切断イベント	関連する設定コマンド	セッション制御
1	回線接続リトライオーバー	attach-timeout call-timeout retry	次に優先度の高いセッションに接続
2	無通信検知時間満了	idle-timeout	次に優先度の高いセッションに接続
3	最大接続時間満了	connection-timeout	次に優先度の高いセッションに接続
4	切断検出機能による 回線切断検出	disconnect-detection	次に優先度の高いセッションに接続
5	基地局からの回線断	reconnect-timeout	次に優先度の高いセッションに接続
6	モバイル回線切断 (スケジュール設定)	schedule general-control action disconnect ecm0※	再接続無し(サービス停止)
7	モバイル回線切断 (キープアライブ設定)	schedule keep-alive action disconnect ecm0※	優先度の一番高いセッションに接続
8	モバイル回線のインターフェイス無効化	interface ecm0 no enable	再接続無し(サービス停止)
9	DMSのキープアライブ機能による切断	－	優先度の一番高いセッションに接続
10	その他のエラー	－	優先度の一番高いセッションに接続

	No.1～5の設定コマンドまではモバイルの詳細設定モードから実行するコマンドです。 ➜ 本節『5.8　モバイル回線を設定する』を参照ください。 No.6～7の設定コマンドはスケジュールの詳細設定モードから実行するコマンドです。 ➜ 『7.7.3　スケジュールを設定する』を参照ください。 No.8の設定コマンドはインターフェイスの詳細設定モードから実行するコマンドです。 ➜ 『6.2.3　インターフェイスを設定して設定情報を保存する』を参照ください。 設定コマンドの詳細は対応する機能のページをご確認ください。
	セッション情報の接続方式を「手動接続」に設定した場合、セッションの切り替えは発生しません。
	※コンパクトルーターではモバイル回線のインターフェイスは、rmnet_data0になります。

5.8.2 実行例 #

実行例1　単一セッションの設定

設定項目	設定内容
セッション名	amnimo-session
SIMスロット	sim0
SIM PINコード	1234
優先度	priority 0
APN	amnimo.net
認証ID（ユーザー名）	user
パスワード	pass

amnimo(cfg)# mobile peer amnimo-mobile ⮠
amnimo(cfg-mp-amnimo-mobile)# session amnimo-session ⮠
amnimo(cfg-mps-amnimo-session)# sim 0
amnimo(cfg-mps-amnimo-session)# pin 1234
amnimo(cfg-mps-amnimo-session)# apn amnimo.net ⮠
amnimo(cfg-mps-amnimo-session)# username user ⮠
amnimo(cfg-mps-amnimo-session)# password ⮠
Enter new password: 			←１回目のパスワード(“pass”)を入力してEnter
Retype new password: 			←２回目のパスワード(“pass”)を入力してEnter
amnimo(cfg-mps-amnimo-session)# enable ⮠
amnimo(cfg-mps-amnimo-session)# show config ⮠
enable
priority 0
sim 0
pin 1234
apn amnimo.net
username user
password secret /ARnp8GLdLN3r5FFQ2B0yQ==  	←入力されたパスワードが暗号化された形で表示
connect always
operator automatic
authentication both
attach-timeout 300
call-timeout 300
reconnect-timeout 30
disconnect-detection time 60 rssi -113
no retry
rat select 4G-3G
rat preferred 4G
rat mode auto
amnimo(cfg-mps-amnimo-session)# exit ⮠
amnimo(cfg-mp-amnimo-mobile)# exit ⮠

実行例2　複数セッション設定①（接続を3回連続して失敗した場合、自動的にセッションを切り替える場合）

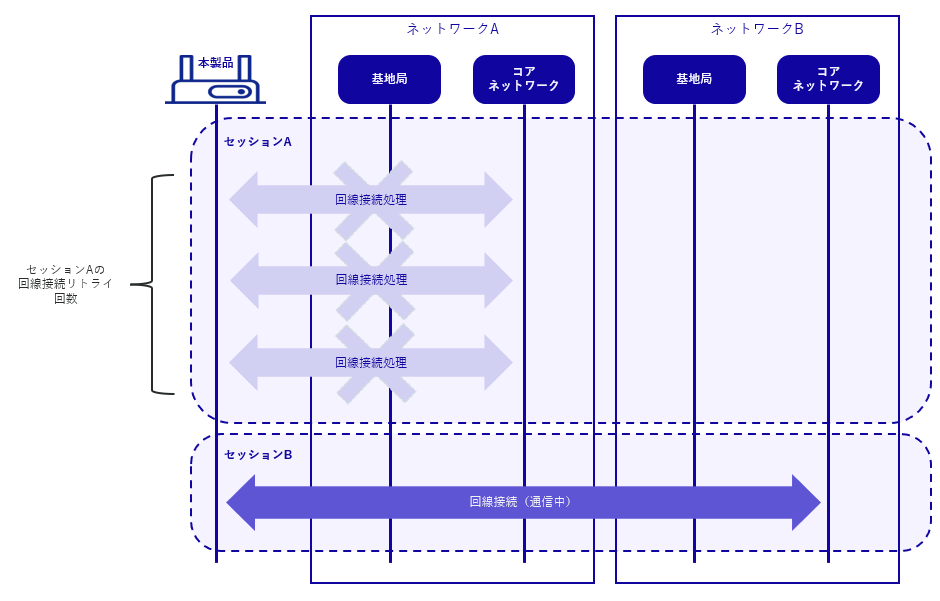

接続優先度高セッションAで接続を３回連続して失敗した場合、自動的に接続優先度低セッションBに切り替える設定を示します。

設定項目	接続優先度高セッション設定内容	接続優先度低セッション設定内容
セッション名	A	B
SIMスロット	sim0	sim1
優先度	priority 0	priority 1
APN	amnimo.net	amnimo.net
認証ID（ユーザー名）	user	user
パスワード	pass	pass
接続待ち時間	attach-timeout 55（デフォルト値）	attach-timeout 55（デフォルト値）
呼び出し待ち時間	call-timeout 30（デフォルト値）	call-timeout 30（デフォルト値）
回線接続リトライ回数	retry 3	retry 3
再接続待ち時間	reconnect-timeout 30 （デフォルト値）	reconnect-timeout 30 （デフォルト値）

amnimo(cfg)# mobile peer amnimo ⮠		←モバイルの詳細設定モードに移行
amnimo(cfg-mp-amnimo)# session A ⮠ 	←セッションAの詳細設定モードに移行
amnimo(cfg-mps-A)# priority 0 ⮠ 		←接続の優先度を指定
amnimo(cfg-mps-A)# sim 0 ⮠		←SIMを指定
amnimo(cfg-mps-A)# apn amnimo.net ⮠
amnimo(cfg-mps-A)# username user ⮠
amnimo(cfg-mps-A)# password ⮠
Enter new password: 			←１回目のパスワードを入力してEnter
Retype new password: 			←２回目のパスワードを入力してEnter
amnimo(cfg-mps-A)# attach-timeout 55 ⮠	←接続待ち時間を55秒に指定（デフォルト値）
amnimo(cfg-mps-A)# call-timeout 30 ⮠	←呼び出し待ち時間を30秒に指定（デフォルト値）
amnimo(cfg-mps-A)# retry 3 ⮠		←接続リトライ回数を3回に指定
amnimo(cfg-mps-A)# reconnect-timeout 30 ⮠	←再接続待ち時間を30秒に指定（デフォルト値）
amnimo(cfg-mps-A)# enable ⮠
amnimo(cfg-mps-A)# exit ⮠
amnimo(cfg-mp-amnimo)# session B ⮠		←セッションBの詳細設定モードに移行
amnimo(cfg-mps-B)# priority 1 ⮠		←接続の優先度を指定
amnimo(cfg-mps-B)# sim 1 ⮠		←SIMを指定
amnimo(cfg-mps-B)# apn amnimo.net ⮠
amnimo(cfg-mps-B)# username user ⮠
amnimo(cfg-mps-B)# password ⮠
Enter new password: 			←１回目のパスワードを入力してEnter
Retype new password: 			←２回目のパスワードを入力してEnter
amnimo(cfg-mps-B)# attach-timeout 55 ⮠	←接続待ち時間を55秒に指定（デフォルト値）
amnimo(cfg-mps-B)# call-timeout 30 ⮠	←呼び出し待ち時間を30秒に指定（デフォルト値）
amnimo(cfg-mps-B)# retry 3 ⮠		←接続リトライ回数を3回に指定
amnimo(cfg-mps-B)# reconnect-timeout 30 ⮠	←再接続待ち時間を30秒に指定（デフォルト値）
amnimo(cfg-mps-B)# enable ⮠
amnimo(cfg-mps-B)# exit ⮠
amnimo(cfg-mp-amnimo)# exit⮠
amnimo(cfg)# interface ecm0 ⮠		←インターフェイスの詳細設定モードに移行
amnimo(cfg-interface-ecm0)# mobile amnimo ⮠
amnimo(cfg-interface-ecm0)# dhcp4 ⮠
amnimo(cfg-interface-ecm0)# enable ⮠
amnimo(cfg-interface-ecm0)# exit ⮠
amnimo(cfg)#

	・ 接続優先度高の回線が何等かの要因（切断イベントとセッションの切り替え制御を参照）により切断され、接続優先低の回線へ接続が成功した場合、接続優先度高の回線網が復旧しても自動的に戻りません。モバイルモジュールが接続優先低の回線に接続されている限り、接続優先高の回線側の復旧を検知することができないためです。 ・ 接続優先度低の回線が正常である場合に接続優先度高の回線へ自動的に戻す場合は、接続優先度低セッションの設定内容において、connection-timeoutの設定を行い、指定時間回線が接続後に回線を切断し、接続優先度高の回線へ切り替えることが可能です。 ➜ 例としてRSSIに応じて自動的にセッションを切り替える実行例を次のページに記載します。
	・ コンパクトルーターではモバイル回線のインターフェイスは、rmnet_data0になります。

実行例3　複数セッション設定②（RSSIに応じて自動的にセッションを切り替える場合）

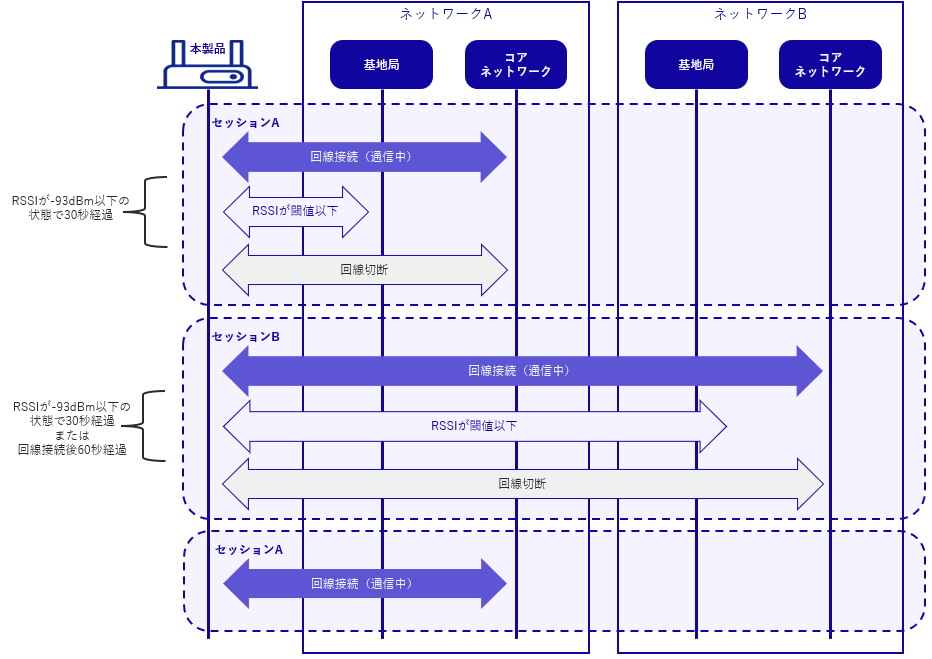

接続優先度高セッション A と接続優先度低セッション B を切断検出機能により受信信号強度（RSSI）の設定値に応じて、交互に切り替える設定を示します。

セッション A の受信信号強度（RSSI）が設定値より低くなった場合に、自動的に セッション B に切り替え、セッション B の受信信号強度が設定値より低くなった場合に、自動的にセッション A に切り替えます。

また最大接続時間をセッションB側に設定し、RSSIが設定値より低くならない場合も、一定時間接続後、接続優先度の高いセッションAに戻します。

設定項目	接続優先度高セッション設定内容	接続優先度低セッション設定内容
セッション名	A	B
SIMスロット	sim0	sim1
優先度	priority 0	priority 1
APN	amnimo.net	amnimo.net
切断検出機能	time 30 rssi -93 30秒（time）以上継続して受信信号強度（rssi）が -93dBm 以下となった場合にセッションが切り替わります。	time 30 rssi -93
認証ID（ユーザー名）	user	user
パスワード	pass	pass
最大接続時間	no connection-timeout （デフォルト値）	connection-timeout 60

	受信信号強度に応じてLED(ANT)の制御が変わります。 ※7を参照

※7

アンテナ レベル	LED (ANT)	RSSIレベル
未使用時	消灯
普通	緑LED点灯	-73dBm以上
やや普通	緑LED点滅(500ms間隔)	-74dBm～-83dBm
中	緑LED点滅(125ms間隔)	-84dBm～-93dBm
やや弱	赤LED点滅(125ms間隔)	-94dBm～-109dBm
微弱	赤LED点滅(500ms間隔)	-110dBm～-112dBm
圏外	赤LED点灯	-113dBm以下

amnimo(cfg)# mobile peer amnimo ⮠		←モバイルの詳細設定モードに移行
amnimo(cfg-mp-amnimo)# session A ⮠ 	←セッションAの詳細設定モードに移行
amnimo(cfg-mps-A)# priority 0 ⮠		←接続の優先度を指定
amnimo(cfg-mps-A)# sim 0 ⮠		←SIMを指定
amnimo(cfg-mps-A)# disconnect-detection time 30 rssi -93 ⮠	←切断検出機能設定
amnimo(cfg-mps-A)# apn amnimo.net ⮠
amnimo(cfg-mps-A)# username user ⮠
amnimo(cfg-mps-A)# password ⮠
Enter new password: 			←１回目のパスワードを入力してEnter
Retype new password: 			←２回目のパスワードを入力してEnter
amnimo(cfg-mps-B)# no connection-timeout ⮠	 ←最大接続時間を設定しない（デフォルト値）
amnimo(cfg-mps-A)# enable ⮠
amnimo(cfg-mps-A)# exit ⮠
amnimo(cfg-mp-amnimo)# session B ⮠		←セッションBの詳細設定モードに移行
amnimo(cfg-mps-B)# priority 1 ⮠		←接続の優先度を指定
amnimo(cfg-mps-B)# sim 1 ⮠		←SIMを指定
amnimo(cfg-mps-B)# disconnect-detection time 30 rssi -93 ⮠	←切断検出機能設定
amnimo(cfg-mps-B)# apn amnimo.net ⮠
amnimo(cfg-mps-B)# username user ⮠
amnimo(cfg-mps-B)# password ⮠
Enter new password: 			←１回目のパスワードを入力してEnter
Retype new password: 			←２回目のパスワードを入力してEnter
amnimo(cfg-mps-B)# connection-timeout 60 ⮠	 ←最大接続時間を60秒に指定
amnimo(cfg-mps-B)# enable ⮠
amnimo(cfg-mps-B)# exit ⮠
amnimo(cfg-mp-amnimo)# exit ⮠
amnimo(cfg)# interface ecm0 ⮠		←インターフェイスの詳細設定モードに移行
amnimo(cfg-interface-ecm0)# mobile amnimo ⮠
amnimo(cfg-interface-ecm0)# dhcp4 ⮠
amnimo(cfg-interface-ecm0)# enable ⮠
amnimo(cfg-interface-ecm0)# exit ⮠
amnimo(cfg)#

	コンパクトルーターではモバイル回線のインターフェイスは、rmnet_data0になります。

実行例4　複数セッション設定③（1枚のSIMのみで、基地局と通信できなくなると自動的に回線を切り替える場合）

1枚で複数キャリアの回線に接続できるSIMがあります。本例としてソラコムのグローバルカバレッジIoT SIM（plan01s）では、1枚のSIMでKDDI、NTTドコモ、ソフトバンクの回線に接続することが可能となり、接続中の回線で基地局と通信できなくなると別の回線へ切り替える設定を示します。

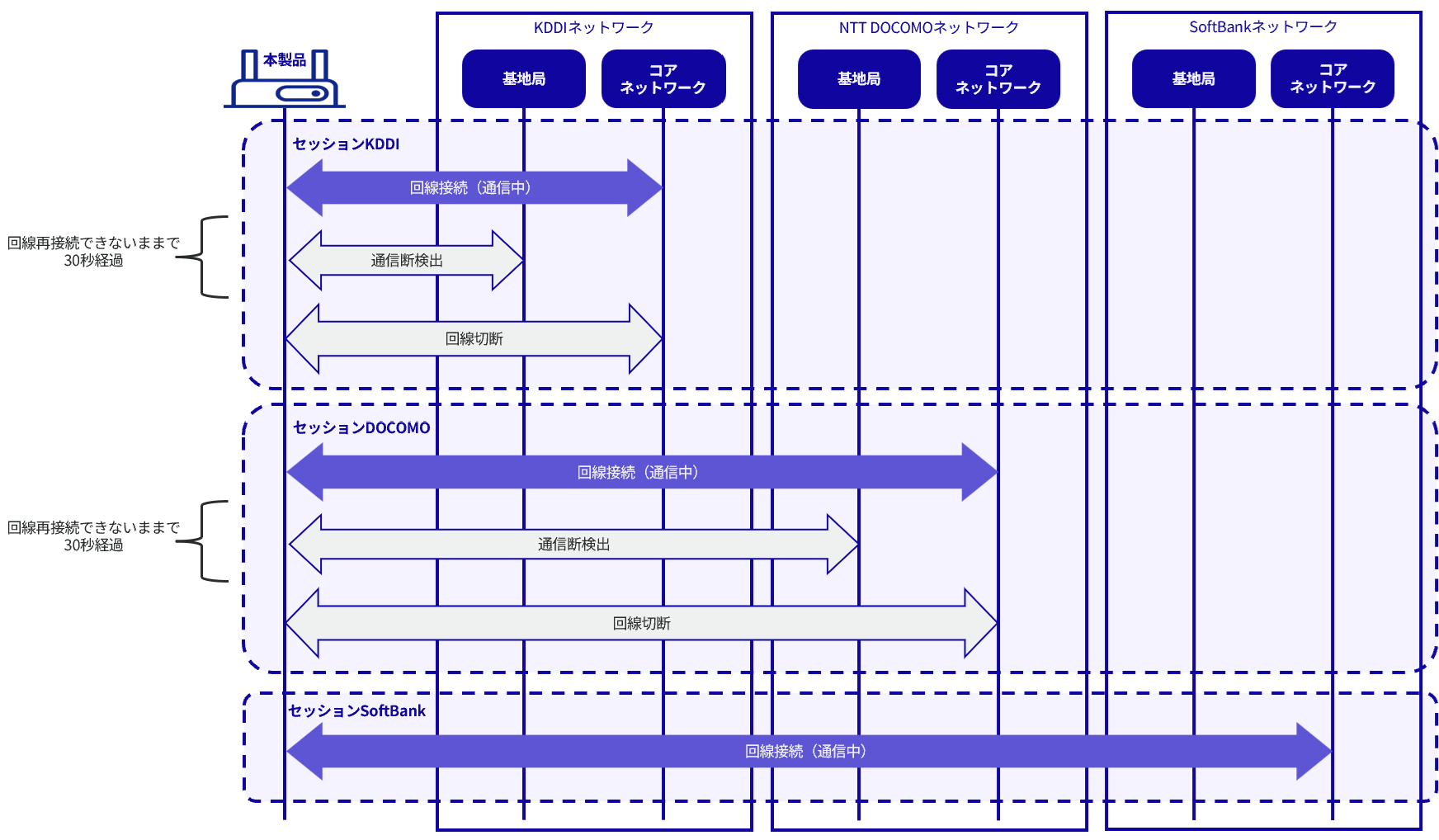

KDDI回線で基地局と通信できなくなると、自動的にNTT ドコモ回線に切り替えます。さらにこのNTT ドコモ回線で基地局と通信できなくなると、自動的にSoftBank回線に切り替えます。この優先度が一番低いSoftBank回線でも基地局と通信できなると、自動的に最初のセッションの回線（優先度が一番高いKDDI回線）に切り替えます。

なお、KDDIやNTT ドコモ、ソフトバンクといった形で回線を設定することはできないため、代わりに各キャリアに対応するPLMNを設定します。

設定項目	セッション1設定内容	セッション2設定内容	セッション3設定内容
セッション名	KDDI	DOCOMO	SoftBank
SIMスロット	sim0	sim0	sim0
優先度	priority 0	priority 1	priority 2
APN	amnimo.net	amnimo.net	amnimo.net
認証ID（ユーザー名）	user	user	user
パスワード	pass	pass	pass
ネットワークオペレータ	manual 44051 （KDDI）	manual 44010 （NTT DOCOMO）	manual 44020 （SoftBank）
再接続待ち時間	reconnect-timeout 30 （デフォルト値）	reconnect-timeout 30 （デフォルト値）	reconnect-timeout 30 （デフォルト値）

※各セッションで、SIMスロット、APN、認証ID（ユーザー名）、パスワードに同一の内容を設定します。

amnimo(cfg)# mobile peer amnimo ⮠		←モバイルの詳細設定モードに移行
amnimo(cfg-mp-amnimo)# session KDDI ⮠ 	←セッションKDDIの詳細設定モードに移行
amnimo(cfg-mps-KDDI)# priority 0 ⮠		←接続の優先度を指定
amnimo(cfg-mps-KDDI)# sim 0 ⮠		←SIMを指定
amnimo(cfg-mps-KDDI)# apn amnimo.net ⮠
amnimo(cfg-mps-KDDI)# username user ⮠
amnimo(cfg-mps-KDDI)# password ⮠
Enter new password: 			←１回目のパスワードを入力してEnter
Retype new password: 			←２回目のパスワードを入力してEnter
amnimo(cfg-mps-KDDI)# operator manual 44051 ⮠	←KDDIに対応するPLMNを指定
amnimo(cfg-mps-KDDI)# enable ⮠
amnimo(cfg-mps-KDDI)# exit ⮠
amnimo(cfg-mp-amnimo)# session DOCOMO ⮠	←セッションDOCOMOの詳細設定モードに移行
amnimo(cfg-mps-DOCOMO)# priority 1 ⮠	←接続の優先度を指定
amnimo(cfg-mps-DOCOMO)# sim 0 ⮠		←SIMを指定
amnimo(cfg-mps-DOCOMO)# apn amnimo.net ⮠
amnimo(cfg-mps-DOCOMO)# username user ⮠
amnimo(cfg-mps-DOCOMO)# password ⮠
Enter new password: 			←１回目のパスワードを入力してEnter
Retype new password: 			←２回目のパスワードを入力してEnter
amnimo(cfg-mps-DOCOMO)# operator manual 44010 ⮠	←NTT DOCOMOに対応するPLMNを指定
amnimo(cfg-mps-DOCOMO)# enable ⮠
amnimo(cfg-mps-DOCOMO)# exit ⮠
amnimo(cfg-mp-amnimo)# session SoftBank ⮠	←セッションSoftBankの詳細設定モードに移行
amnimo(cfg-mps-SoftBank)# priority 2 ⮠	←接続の優先度を指定
amnimo(cfg-mps-SoftBank)# sim 0 ⮠		←SIMを指定
amnimo(cfg-mps-SoftBank)# apn amnimo.net ⮠
amnimo(cfg-mps-SoftBank)# username user ⮠
amnimo(cfg-mps-SoftBank)# password ⮠
Enter new password: 			←１回目のパスワードを入力してEnter
Retype new password: 			←２回目のパスワードを入力してEnter
amnimo(cfg-mps-SoftBank)# operator manual 44020 ⮠	←SoftBankに対応するPLMNを指定
amnimo(cfg-mps-SoftBank)# enable ⮠
amnimo(cfg-mps-SoftBank)# exit ⮠
amnimo(cfg-mp-amnimo)# exit ⮠
amnimo(cfg)# interface ecm0 ⮠		←インターフェイスの詳細設定モードに移行
amnimo(cfg-interface-ecm0)# mobile amnimo ⮠
amnimo(cfg-interface-ecm0)# dhcp4 ⮠
amnimo(cfg-interface-ecm0)# enable ⮠
amnimo(cfg-interface-ecm0)# exit ⮠
amnimo(cfg)#

	コンパクトルーターではモバイル回線のインターフェイスは、rmnet_data0になります。

実行例5　インターネットイニシアティブ社製マルチプロファイルSIM挿入時の設定

インターネットイニシアティブ社製マルチプロファイルSIMでは、プロファイルという単位で通常SIM1枚相当の機能を管理しています。このSIM1枚に対して複数プロファイルをインストールすると、プロファイルを切り替えることで通常SIM切り替えと同等の効果を得ることが可能となります。

本例では、このSIMをsim0、通常SIMをsim1に挿入した状態で、接続中の回線で基地局と通信できなくなると別の回線へ切り替える設定を示します。

以下、インターネットイニシアティブ社製マルチプロファイルSIMのプロファイル番号を、単に「プロファイル」と表記します。

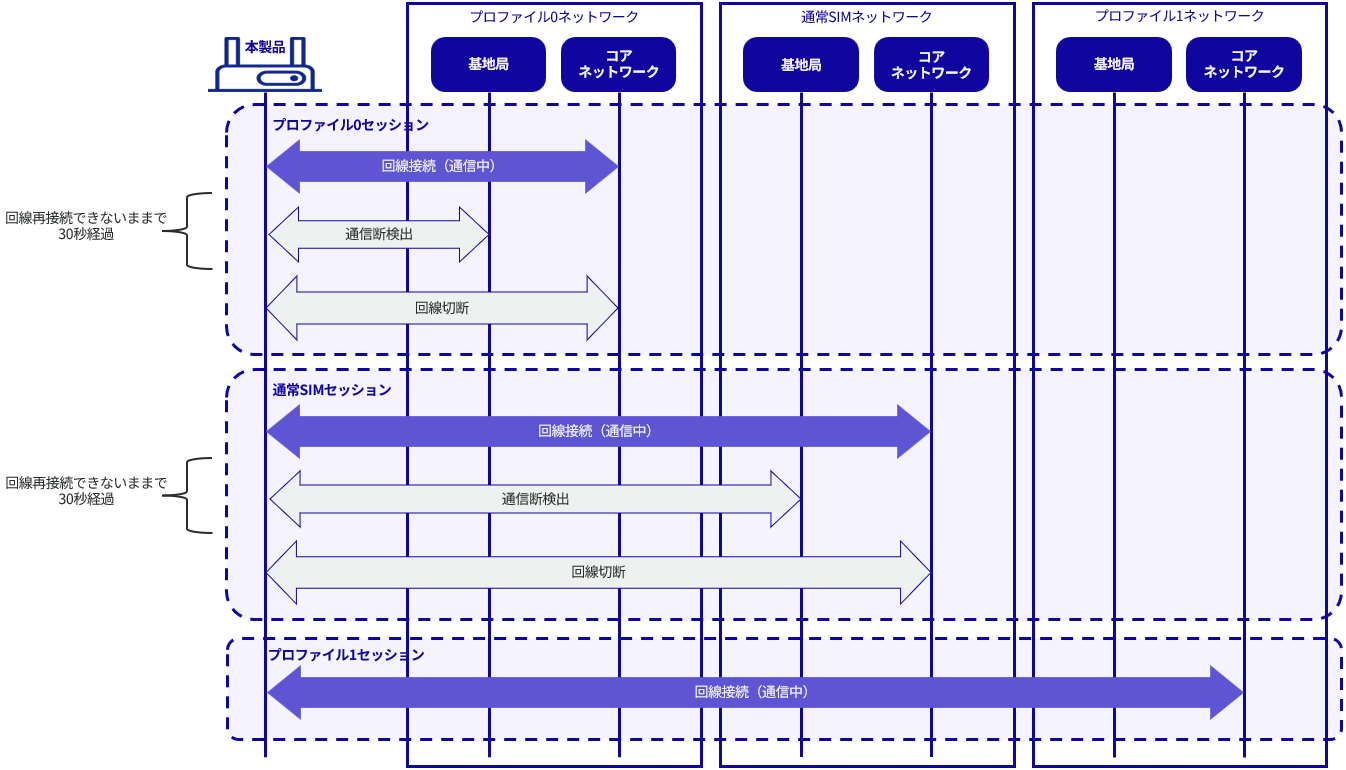

プロファイル0の回線で基地局と通信できなくなると、自動的に通常SIMの回線へ切り替えます。さらにこの通常SIMの回線で基地局と通信できなくなると、自動的にプロファイル1の回線へ切り替えます。この優先度が一番低いプロファイル1の回線でも基地局と通信できなると、自動的に最初のセッションの回線（優先度が一番高いプロファイル0の回線）へ切り替えます。

設定項目	プロファイル0用 セッション設定内容	通常SIM用 セッション設定内容	プロファイル1用 セッション設定内容
セッション名	profile0	normal	profile1
SIMスロット	sim0	sim1	sim0
プロファイル	0	(なし)	1
優先度	priority 0	priority 1	priority 2
APN	profile0.net	normal.net	profile1.net
認証ID（ユーザー名）	profile0_user	normal_user	profile1_user
パスワード	profile0_pass	normal_pass	profile1_pass
再接続待ち時間	reconnect-timeout 30 （デフォルト値）	reconnect-timeout 30 （デフォルト値）	reconnect-timeout 30 （デフォルト値）

amnimo(cfg)# mobile peer amnimo ⮠		←モバイルの詳細設定モードに移行
amnimo(cfg-mp-amnimo)# session profile0 ⮠ 	←プロファイル0セッションの詳細設定モードに移行
amnimo(cfg-mps-profile0)# priority 0 ⮠	←接続の優先度を指定
amnimo(cfg-mps-profile0)# sim 0 ⮠		←SIMを指定
amnimo(cfg-mps-profile0)# iij-multi-profile 0 ⮠	←プロファイルを指定
amnimo(cfg-mps-profile0)# apn profile0.net ⮠
amnimo(cfg-mps-profile0)# username profile0_user ⮠
amnimo(cfg-mps-profile0)# password ⮠
Enter new password: 			←１回目のパスワードを入力してEnter
Retype new password: 			←２回目のパスワードを入力してEnter
amnimo(cfg-mps-profile0)# enable ⮠
amnimo(cfg-mps-profile0)# exit ⮠
amnimo(cfg-mp-amnimo)# session normal ⮠	←通常SIMセッションの詳細設定モードに移行
amnimo(cfg-mps-normal)# priority 1 ⮠	←接続の優先度を指定
amnimo(cfg-mps-normal)# sim 1 ⮠		←SIMを指定
amnimo(cfg-mps-normal)# no iij-multi-profile ⮠	←プロファイルを削除
amnimo(cfg-mps-normal)# apn normal.net ⮠
amnimo(cfg-mps-normal)# username normal_user ⮠
amnimo(cfg-mps-normal)# password ⮠
Enter new password: 			←１回目のパスワードを入力してEnter
Retype new password: 			←２回目のパスワードを入力してEnter
amnimo(cfg-mps-normal)# enable ⮠
amnimo(cfg-mps-normal)# exit ⮠
amnimo(cfg-mp-amnimo)# session profile1 ⮠	←プロファイル1セッションの詳細設定モードに移行
amnimo(cfg-mps-profile1)# priority 2 ⮠	←接続の優先度を指定
amnimo(cfg-mps-profile1)# sim 0 ⮠		←SIMを指定
amnimo(cfg-mps-profile1)# iij-multi-profile 1 ⮠	←プロファイルを指定
amnimo(cfg-mps-profile1)# apn profile1.net ⮠
amnimo(cfg-mps-profile1)# username profile1_user ⮠
amnimo(cfg-mps-profile1)# password ⮠
Enter new password: 			←１回目のパスワードを入力してEnter
Retype new password: 			←２回目のパスワードを入力してEnter
amnimo(cfg-mps-profile1)# enable ⮠
amnimo(cfg-mps-profile1)# exit ⮠
amnimo(cfg-mp-amnimo)# exit ⮠
amnimo(cfg)# interface rmnet_data0 ⮠	←インターフェイスの詳細設定モードに移行
amnimo(cfg-interface-rmnet_data0)# mobile amnimo ⮠
amnimo(cfg-interface-rmnet_data0)# dhcp4 ⮠
amnimo(cfg-interface-rmnet_data0)# enable ⮠
amnimo(cfg-interface-rmnet_data0)# exit ⮠
amnimo(cfg)#

	インターネットイニシアティブ社製マルチプロファイルSIMのプロファイルは、コンパクトルーターでのみ切り替え可能です。 AIエッジゲートウェイ、センサー接続ゲートウェイ、エッジゲートウェイ、IoTルーターでは、現在有効となっているプロファイルでモバイル回線を接続します。

5.8.3 時刻自動補正機能（V1.5.0から対応） #

モバイル回線を利用している場合、回線接続成功時に、モバイルネットワーク側から時刻を取得し、1日以上システム時刻と差がある場合は、モバイルネットワーク側から取得した時刻に補正します。また、NTP機能が無効になっていた場合も、本補正機能は有効になっています。
