7.7 スケジュールの設定をする #
対象機種: AX30 / AX11 / AX21 / AG10 / AG20 / AR10 / AR20 / AC10 / AC15 / AC25(スケジュールタイプ user-define はコンパクトルーターでは非対応)
スケジュールの動作状況の表示、スケジュールの設定表示、スケジュールの設定を行います。
スケジュールには、次の3つのスケジュールタイプがあります。
| スケジュールタイプ | 内容 |
|---|---|
| keep-alive | スケジューリングした時間でpingによる死活監視機能が動作し、pingが失敗した場合に、設定した本機器に関する各制御処理(アクション)を実行します。 |
| general-control | スケジューリングした時間でアクションを実行します。 |
| user-define | スケジューリングした時間でユーザーが定義したコマンドを実行します。コンパクトルーターでは設定できません。 |
| コマンド | 内容 | 実行モード |
|---|---|---|
| show schedule | スケジュールの動作状況を表示する | 一般ユーザー/管理者/設定 |
| show config schedule | スケジュールの設定を表示する | 管理者/設定 |
| schedule | スケジュールを設定する | 設定 |
7.7.1 スケジュールの動作状況を表示する #
スケジュールの動作状況を表示するには、show scheduleコマンドを実行します。
このコマンドによって、前回実行したタスクまたは現在実行中のタスクの動作状況を確認することができます。
実行モード: 一般ユーザーモード(amnimo$)/管理者モード(amnimo#)/設定モード(amnimo(cfg)#)
書式
show schedule
注意・補足
補足:
- 各タスクの動作状況は個別のファイルで管理されています。
- タスクが実行されたときに、該当タスクの動作状況が更新されます。
- タスクが削除された場合は、該当タスクの動作状況は表示されません。
AC10 / AC15 / AC25 の場合: コンパクトルーターではuser-defineは設定できないため、表示されません。
出力フォーマット
NAME TYPE START CMD/STATUS
TASKNAME SCHEDULE-TYPE START-TIME CMD-STATUS
(省略)
出力項目
| 項目 | 内容 |
|---|---|
| TASKNAME | タスク名が表示されます。 |
| SCHEDULE-TYPE | スケジュールタイプ(keep-alive、general-control、user-define のいずれか)が表示されます。 |
| START-TIME | タスクが実行開始される時間が表示されます。 |
| CMD-STATUS | タスクのアクション名または実行状態が表示されます。 SCHEDULE-TYPEによって、表示内容が異なります。 ※1を参照 |
※1
| SCHEDULE-TYPE | 内容 |
|---|---|
| keep-alive | ・ ping送信中の場合、「ping(running)」と表示されます。 ・ pingが成功した場合、「ping(OK)」と表示されます。 ・ pingが失敗した場合、実行するアクション名が表示されます。 例: soft-reboot |
| general-control | 実行するアクション名が表示されます。 |
| user-define | ・ コマンドを実行した結果が成功の場合、「finished」と表示されます。 ・ コマンドを実行した結果が失敗の場合、「failed」と表示されます。 コンパクトルーターでは表示されません。 |
| 共通 | 未実行のタスクの場合、「waiting」と表示されます。 |
実行例
コマンドの入力と出力は、すべてのモードで同じです。以下に、一般ユーザーモードの実行例を示します。
amnimo$ show schedule
NAME TYPE START CMD/STATUS
task1 keep-alive 2020-02-11 23:02:00 ping(running)
amnimo$ show schedule
NAME TYPE START CMD/STATUS
task1 keep-alive 2020-02-11 23:05:00 soft-reboot
task2 general-control 2020-02-12 01:10:00 poe-reset-supply
task3 user-define 2020-02-13 10:00:00 finished
関連コマンド
7.7.2 スケジュールの設定を表示する #
スケジュールの設定を表示するには、show config scheduleコマンドを実行します。
実行モード: 管理者モード(amnimo#)/設定モード(amnimo(cfg)#)
書式
show config schedule { keep-alive | general-control | user-define } [ TASKNAME ]
パラメーター
| パラメーター | 説明 | 範囲・形式 | 初期値 |
|---|---|---|---|
| keep-alive | general-control | user-define | 表示するスケジュールタイプ。コンパクトルーターでは user-define は指定できません。 | keep-alive、general-control、user-define | ― |
| TASKNAME | 表示するタスク名。省略すると、指定したスケジュールタイプの全タスクの設定が表示されます。「Tab」キーを入力すると、タスク名の入力を補完することができます。 | 設定済みのタスク名 | ― |
注意・補足
補足: スケジュールの詳細設定モードでshow configコマンドを実行すると、設定モードと同様の情報が表示されます。
amnimo(cfg)# schedule keep-alive camera1 ←スケジュールの詳細設定モードに移行 amnimo(cfg-sch-ka-camera1)# show config enable ←以下、設定モードと同じ datetime * * * * * (省略)
出力フォーマット
スケジュールタイプがkeep-aliveのタスク
# ---- transition to configure mode ----
configure
# ---- schedule keep-alive TASKNAME configure ----
schedule keep-alive TASKNAME
ENABLE
datetime DATETIME
action ACTION
ping dest DESTINATION
SOURCE
ping interval INTERVAL
ping count COUNT
DEADLINE
ping timeout TIMEOUT
ping delay MAX-DELAY
ping wait MAX-WAIT
ping interface SRC-IFNAME ←V2.5.0 以降
FAILSAFE
exit
# ---- exit configure mode ----
exit
スケジュールタイプがgeneral-controlのタスク
# ---- transition to configure mode ----
configure
# ---- schedule general-control TASKNAME configure ----
schedule general-control TASKNAME
ENABLE
datetime DATETIME
action ACTION
FAILSAFE ←V2.5.0 以降は対応していません
exit
# ---- exit configure mode ----
exit
スケジュールタイプがuser-defineのタスク
# ---- transition to configure mode ----
configure
# ---- schedule user-define TASKNAME configure ----
schedule user-define TASKNAME
ENABLE
datetime DATETIME
command COMMAND
exit
# ---- exit configure mode ----
exit
出力項目
各項目の値の範囲と初期値は、7.7.3 のパラメーターを参照してください。
| 項目 | 内容 |
|---|---|
| TASKNAME | タスク名が表示されます。 |
| ENABLE | タスクが有効な場合は「enable」、無効な場合は「no enable」と表示されます。 |
| DATETIME | タスク実行の日時が表示されます。 |
| ACTION | タスクのアクションが表示されます。 ※2を参照 |
| DESTINATION | pingリクエストの送信先ホストが表示されます。 |
| SOURCE | pingリクエストの送信元(オプション設定)が、設定ありの場合は「ping source IP-ADDRESS」、設定なしの場合は「no ping source」と表示されます。 |
| INTERVAL | pingリクエストを送信する間隔(秒)が表示されます。 |
| COUNT | 送信するpingリクエストの最大数が表示されます。 |
| DEADLINE | pingの最大実行時間(秒、オプション設定)が、設定ありの場合は「ping deadline 最大実行時間」、設定なしの場合は「no ping deadline」と表示されます。 |
| TIMEOUT | pingリクエストのタイムアウトの設定時間(秒)が表示されます。 |
| MAX-DELAY | ping実行前のランダム待ち時間の上限値(秒)が表示されます。 |

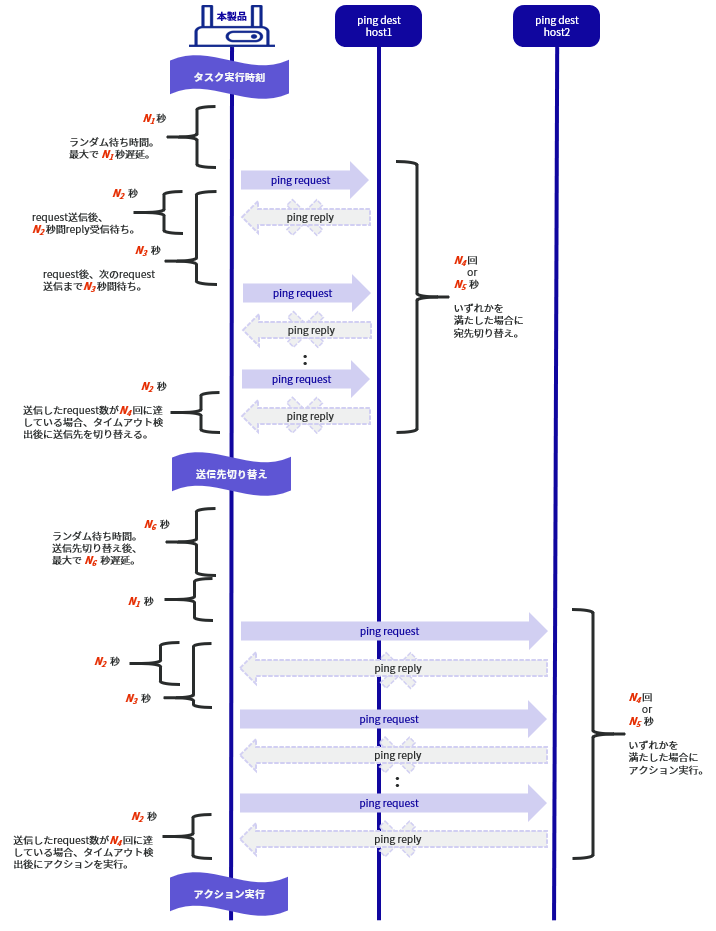

| MAX-WAIT | pingの宛先を切り替える時の、ランダム待ち時間の上限値(秒)が表示されます。 |
| SRC-IFNAME | pingの送信元インターフェイスが表示されます。 |
| COMMAND | ユーザーが指定したタスクのコマンドが表示されます。 |
| FAILSAFE(V2.3.0 以前) | フェイルセーフ機能において、リトライ回数(3回)を超えた場合に実行するsoft-rebootまたはhard-rebootの最大リブート回数が表示されます。 次の場合に、有効なときは「failsafe reboot 最大リブート回数」、無効なときは「no failsafe」と表示されます。 ・ スケジュールタイプがgeneral-controlで、かつアクションがsoft-rebootまたはhard-rebootの場合 ・ スケジュールタイプがkeep-aliveの場合 アクションが上記以外の場合は、何も表示されません。 |
| FAILSAFE(V2.5.0 以降) | フェイルセーフ機能において、指定したリトライ回数と、リトライ回数を超えた場合に実行するsoft-rebootまたはhard-rebootの最大リブート回数が表示されます。 スケジュールタイプがkeep-aliveの場合に、有効なときは「failsafe retry 最大リトライ回数」と「failsafe reboot 最大リブート回数」の2行、無効なときは「no failsafe」と表示されます。 アクションが上記以外の場合は、何も表示されません。 |
※2
| ACTION | 内容 |
|---|---|
| soft-reboot | ソフトウェアリブートが設定されている場合、以下のように表示されます。action soft-rebootスケジュールタイプがgeneral-controlの場合、以下が表示される場合があります(V1.11.0 以降)。 ・ ランダム実行時間がある定期リブート設定 action soft-reboot random RANDOM-TIME・ 起動経過時間によるリブート設定 action soft-reboot uptime UPTIME |
| hard-reboot | ハードウェアリブートが設定されている場合、以下のように表示されます。action hard-rebootスケジュールタイプがgeneral-controlの場合、以下が表示される場合があります(V1.11.0 以降)。 ・ ランダム実行時間がある定期リブート設定 action hard-reboot random RANDOM-TIME・ 起動経過時間によるリブート設定 action hard-reboot uptime UPTIME |
| poe-reset-supply | PoE給電リセットが設定されている場合、以下のように表示されます。action poe-reset-supply POE-IFNAME down-time TIME屋内タイプIoTルーター、コンパクトルーターはPoEに対応していないため、表示されません。 |
| connect COMM | 各通信を接続します。※A、※B COMMには、pppまたはecm※Cが設定されます。 ・ ppp通信を接続する場合 action connect ppp PPP-IFNAME・ モバイルモジュールを接続する場合 action connect ecm ECM-IFNAMEスケジュールタイプがkeep-aliveの場合(V3.3.0 以降)、pingが失敗した時に接続し、pingが成功した時の動作設定が表示されます。 ・ pingが成功した時に切断する場合 action connect ppp PPP-IFNAME disconnect enableaction connect ecm ECM-IFNAME disconnect enable・ pingが成功した時に切断しない場合 action connect ppp PPP-IFNAME disconnect disableaction connect ecm ECM-IFNAME disconnect disable屋内タイプコンパクトルーターには、keep-aliveのconnect COMMアクションの設定はありません。 |
| disconnect COMM | 各通信を切断します。 COMMには、ppp、ecm、ipsecのいずれかが設定されます。 ・ ppp通信を切断する場合※D action disconnect ppp・ モバイルモジュールの通信を切断し、モバイルモジュールをリセットする場合※D action disconnect ecm ECM-IFNAME reset enable・ モバイルモジュールの通信を切断し、モバイルモジュールをリセットしない場合 action disconnect ecm ECM-IFNAME reset disable(コンパクトルーターには、モバイルモジュールのリセットの設定はありません。) ・ IPsec通信を切断する場合※E action disconnect ipsec IPSEC-NAME |
| reconnect COMM(V3.1.0 以降) | 各通信を再接続(切断、接続)します。 COMMには、ecm、ipsecのいずれかが設定されます。 ・ モバイルモジュールの通信を切断し、モバイルモジュールをリセット後、再接続する場合※D(V3.1.1 以降) action reconnect ecm ECM-IFNAME reset enable・ モバイルモジュールの通信を切断し、モバイルモジュールをリセットしない場合(V3.1.1 以降) action reconnect ecm ECM-IFNAME reset disable(コンパクトルーターには、モバイルモジュールのリセットの設定はありません。) ・ IPsec通信を再接続する場合 action reconnect ipsec IPSEC-NAME |
| dms-alert(V3.1.0 以降) | DMS通知が設定されている場合、以下のように表示されます。action dms alertDMSによる外部機器の死活監視についてはデバイス管理システムマニュアルを参照してください。 |
| wifi TYPE WIFI-IFNAME(V2.3.0 以前) | 無線LANチップをリセット制御します。TYPEには無線LANアクセスポイント(ap)またはステーション(sta)が表示されます。 ・ 無線LANチップをリセット後再接続する場合 action wifi ap WIFI-IFNAME reset enableaction wifi sta WIFI-IFNAME reset enable・ 無線LANチップをリセットせず、再接続しない場合 action wifi ap WIFI-IFNAME reset disableaction wifi sta WIFI-IFNAME reset disable無線LANチップをリセットする場合は、指定していない無線LANインターフェイスに関する通信も一時的に停止します。無線LAN搭載コンパクトルーターのみ対応しています。 |
| wifi-reset(V2.5.0 以降) | 無線LANチップをリセット制御します。action wifi-resetスケジュールタイプがgeneral-controlの場合、以下が表示される場合があります。 ・ ランダム実行時間があるリセット制御設定 action wifi-reset random RANDOM-TIME・ 起動経過時間によるリセット制御設定 action wifi-reset uptime UPTIMEすべての無線LANインターフェイスに関する通信が一時的に停止します。無線LAN搭載コンパクトルーターのみ対応しています。 |
| route-switch(V3.3.0 以降) | メトリック値の変更が設定されている場合、以下のように表示されます。action route-switch metric METRIC屋内タイプコンパクトルーターには、route-switchアクションの設定はありません。 |
※A スケジュールタイプがgeneral-controlのタスクで使用されるアクションです。
※B バージョン1.13.0以前の屋内タイプコンパクトルーターではpppは対応していません。
※C コンパクトルーターではモバイルモジュールのインターフェイスがrmnet_dataになります。
※D 切断後、再接続したい場合は各機能の接続設定を「connection always」に設定してください。
※E スケジュールタイプがkeep-aliveのタスクで使用されるアクションです。
補足: random、uptimeのオプションで、uptimeは、設定した起動時間を経過したと判定したタイミングで、さらにランダム時間(0秒から3600秒)経過後に、再起動または無線LANチップリセットを実施します。
各アクションで指定するインターフェイスなどは、7.7.3 のパラメーターを参照してください。
実行例
以下に、エッジゲートウェイでの管理者モードと設定モードの実行例を示します。
管理者モード
amnimo# show config schedule keep-alive camera1 ←スケジュールタイプがkeep-aliveのスケジュールを表示
# ---- transition to configure mode ----
configure
# ---- keep-alive configure ----
schedule keep-alive camera1
enable
datetime * * * * *
action poe-reset-supply lan1 down-time 60
ping dest 192.168.1.100
no ping interface ←V2.5.0 以降
no ping source
ping interval 3
ping count 3
no ping deadline
ping timeout 10
ping delay 0
ping wait 3
no failsafe
exit
# ---- exit configure mode ----
exit
amnimo# show config schedule general-control reboot ←スケジュールタイプがgeneral-controlのスケジュールを表示
# ---- transition to configure mode ----
configure
# ---- general-control configure ----
schedule general-control reboot
enable
datetime 0 4 31 12 *
action hard-reboot
failsafe reboot 3 ←V2.5.0 以降は対応していません
exit
# ---- exit configure mode ----
exit
amnimo# show config schedule user-define userping ←スケジュールタイプがuser-defineのスケジュールを表示
# ---- transition to configure mode ----
configure
# ---- user-define configure ----
schedule user-define userping
enable
datetime 0 * * * *
command ping 192.168.2.110
exit
# ---- exit configure mode ----
exit
設定モード
amnimo(cfg)# show config schedule keep-alive camera1 ←スケジュールタイプがkeep-aliveのスケジュールを表示
# ---- keep-alive configure ----
schedule keep-alive camera1
enable
datetime * * * * *
action poe-reset-supply lan1 down-time 60
ping dest 192.168.1.100
no ping interface ←V2.5.0 以降
no ping source
ping interval 3
ping count 3
no ping deadline
ping timeout 10
ping delay 0
ping wait 3
no failsafe
exit
amnimo(cfg)# show config schedule general-control reboot ←スケジュールタイプがgeneral-controlのスケジュールを表示
# ---- general-control configure ----
schedule general-control reboot
enable
datetime 0 4 31 12 *
action hard-reboot
failsafe reboot 3 ←V2.5.0 以降は対応していません
exit
amnimo(cfg)# show config schedule user-define userping ←スケジュールタイプがuser-defineのスケジュールを表示
# ---- user-define configure ----
schedule user-define userping
enable
datetime 0 * * * *
command ping 192.168.2.110
exit
関連コマンド
7.7.3 スケジュールを設定する #
スケジュールを設定するには、詳細設定モードに移行し、設定コマンドを実行します。
scheduleコマンドに、スケジュールタイプとして、「keep-alive」「general-control」「user-define」のいずれかを付けて実行すると、それぞれの詳細設定モードに移行します。コンパクトルーターではuser-defineは設定できません。
実行モード: 設定モード(amnimo(cfg)#)、スケジュールの詳細設定モード(keep-alive:amnimo(cfg-sch-ka-TASKNAME)#、general-control:amnimo(cfg-sch-gc-TASKNAME)#、user-define:amnimo(cfg-sch-ud-TASKNAME)#)
書式
設定モード
schedule { keep-alive | general-control | user-define } TASKNAME
no schedule { keep-alive | general-control | user-define } TASKNAME
スケジュールの詳細設定モード(keep-alive)
enable
no enable
datetime DATETIME
action soft-reboot
action hard-reboot
action poe-reset-supply POE-IFNAME [ down-time TIME ]
action connect ppp PPP-IFNAME [ disconnect { enable | disable } ] ←V3.3.0 以降
action connect ecm ECM-IFNAME [ disconnect { enable | disable } ] ←V3.3.0 以降
action disconnect ppp PPP-IFNAME
action disconnect ECM ECM-IFNAME [ reset { enable | disable } ]
action disconnect ipsec IPSEC-NAME
action reconnect ECM ECM-IFNAME [ reset { enable | disable } ] ←V3.1.1 以降
action reconnect ipsec IPSEC-NAME ←V3.1.0 以降
action wifi ap AP-IFNAME [ reset { enable | disable } ] ←V1.10.0~V2.3.0
action wifi sta STA-IFNAME [ reset { enable | disable } ] ←V1.10.0~V2.3.0
action wifi-reset ←V2.5.0 以降
action dms-alert ←V3.1.0 以降
action route-switch metric METRIC ←V3.3.0 以降
ping dest DESTINATION
no ping dest DESTINATION
ping source SOURCE
no ping source
ping interval INTERVAL
ping count COUNT
ping deadline DEADLINE
no ping deadline
ping timeout TIMEOUT
ping delay MAX-DELAY
ping wait MAX-WAIT
ping interface SRC-IFNAME ←V2.5.0 以降
no ping interface ←V2.5.0 以降
failsafe reboot REBOOT-COUNT
failsafe retry RETRY-COUNT ←V2.5.0 以降
no failsafe
exit
スケジュールの詳細設定モード(general-control)
enable
no enable
datetime DATETIME
action soft-reboot [ random RANDOM-TIME | uptime UPTIME ]
action hard-reboot [ random RANDOM-TIME | uptime UPTIME ]
action poe-reset-supply POE-IFNAME [ down-time TIME ]
action disconnect ppp PPP-IFNAME
action disconnect ECM ECM-IFNAME [ reset { enable | disable } ]
action connect ppp PPP-IFNAME
action connect ECM ECM-IFNAME
action wifi-reset [ random RANDOM-TIME | uptime UPTIME ] ←V2.5.0 以降
failsafe reboot REBOOT-COUNT ←V2.5.0 以降は対応していません
no failsafe
exit
スケジュールの詳細設定モード(user-define)
enable
no enable
datetime DATETIME
command COMMAND
exit
サブコマンド
| コマンド | 内容 |
|---|---|
| schedule keep-alive schedule general-control schedule user-define | TASKNAMEに指定したタスクの、スケジュールの詳細設定モードに移行します。 |
| no schedule keep-alive no schedule general-control no schedule user-define | TASKNAMEに指定したタスクのスケジュールを削除します。 |
| enable | タスクを有効化します。 |
| no enable | タスクを無効化します。 |
| datetime | タスク実行の日時を指定します。 |
| action soft-reboot | アクションをソフトウェアリブートに設定します。general-controlでは、random または uptime を指定できます(V1.11.0 以降)。 |
| action hard-reboot | アクションをハードウェアリブートに設定します。general-controlでは、random または uptime を指定できます(V1.11.0 以降)。 |
| action poe-reset-supply | アクションをPoE給電リセットに設定します。 |
| action connect ppp | アクションをppp通信接続に設定します。keep-aliveでは、pingが成功(復旧)した時の動作を disconnect で指定できます(V3.3.0 以降)。 |
| action connect ECM | アクションをモバイルモジュールの通信接続に設定します。keep-aliveでは、pingが成功(復旧)した時の動作を disconnect で指定できます(V3.3.0 以降)。 |
| action disconnect ppp | アクションをppp通信切断に設定します。 |
| action disconnect ECM | アクションをモバイルモジュールの通信切断に設定します。 |
| action disconnect ipsec | アクションをIPsec通信切断に設定します。 |
| action reconnect ECM | アクションをモバイルモジュールの再接続(切断、接続)に設定します(V3.1.1 以降)。 |
| action reconnect ipsec | アクションをIPsec通信再接続に設定します(V3.1.0 以降)。 |
| action wifi ap | アクションを無線LANアクセスポイント機能のリセットに設定します(V1.10.0~V2.3.0、無線LAN搭載コンパクトルーターのみ)。 |
| action wifi sta | アクションを無線LANステーション機能のリセットに設定します(V1.10.0~V2.3.0、無線LAN搭載コンパクトルーターのみ)。 |
| action wifi-reset | アクションを無線LANチップのリセットに設定します(V2.5.0 以降、無線LAN搭載コンパクトルーターのみ)。general-controlでは、random または uptime を指定できます。 |
| action dms-alert | アクションをDMS通知に設定します(V3.1.0 以降)。DMSによる外部機器の死活監視についてはデバイス管理システムマニュアルを参照してください。 |

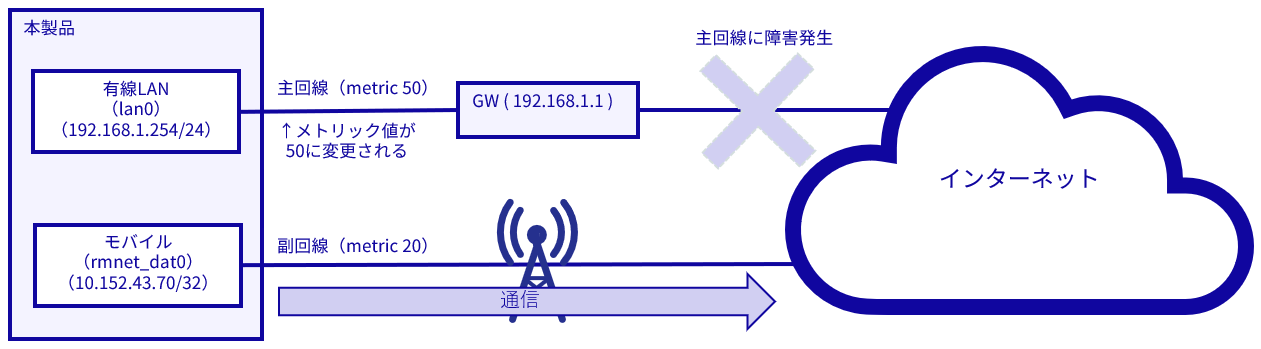

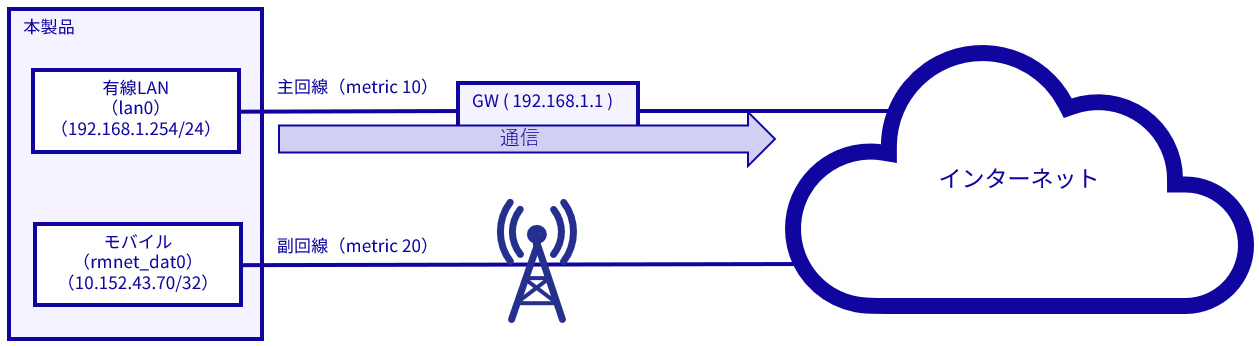

| action route-switch | アクションをメトリック値の変更に設定します(V3.3.0 以降)。pingが成功(復旧)した場合、変更する前のメトリック値に戻します。 |
| ping dest | pingリクエストの送信先ホストのIPアドレスを指定します。 |
| no ping dest | pingリクエストの送信先のIPアドレスを削除します。 |
| ping source | pingリクエストの送信元のIPアドレスを指定します。 |
| no ping source | pingリクエストの送信元のIPアドレスを削除します。 |
| ping interval | pingリクエストの送信間隔を指定します。 |
| ping count | 送信するpingリクエストの最大数を指定します。 |
| ping deadline | pingリクエスト機能の1スケジュールあたりの最大実行時間を指定します(オプション設定)。 |
| no ping deadline | ping最大実行時間を削除します。削除すると、最大実行時間が制限されないようになります。 |
| ping timeout | pingリクエストのタイムアウトの時間を設定します。 |
| ping delay | ping送信実行前のランダム待ち時間の最大時間を設定します。 |
| ping wait | ping送信先切り替え時のランダム待ち時間を設定します。 |
| ping interface | ping送信元インターフェイスを設定します(V2.5.0 以降)。 |
| no ping interface | ping送信元インターフェイスを削除します(V2.5.0 以降)。 |
| failsafe reboot | フェイルセーフ機能において、リトライ回数を超えた場合に実行するsoft-rebootまたはhard-rebootの最大リブート回数を設定します。 対象は、スケジュールタイプがkeep-aliveの場合と、general-controlでかつアクションがsoft-rebootまたはhard-rebootの場合(V2.3.0 以前のみ)です。 |
| failsafe retry | フェイルセーフ機能において、soft-rebootまたはhard-rebootを実行する条件であるリトライ回数を設定します(V2.5.0 以降)。 対象は、スケジュールタイプがkeep-aliveで、かつアクションがsoft-reboot、hard-reboot、disconnect ecm、wifi-resetのいずれかの場合です。 |
| no failsafe | アクションがsoft-rebootまたはhard-rebootである場合、フェイルセーフ機能を解除します。 |
| command | COMMANDに指定したコマンドを、タスクとして実行するように設定します。 |
| exit | スケジュールの詳細設定モードを終了して、設定モードへ移行します。 |
パラメーター
| パラメーター | 説明 | 範囲・形式 | 初期値 |
|---|---|---|---|
| TASKNAME | タスク名 | 32文字以内の英数字 | ― |
| DATETIME | タスク実行の日時 | 「min hour dom month dow」の形式(下表を参照) | ― |
| RANDOM-TIME | タスク実行時刻からアクションを実行するまでのランダム実行待ち時間(秒)。例えば60秒を設定した場合は、0~59秒の範囲でランダムな時間を経過してアクションを実行します。 | 60~86400 | ―(random指定時は必須) |
| UPTIME | タスク実行時にアクションの実行を判断するための起動経過時間(秒) | 3600~604800 | ―(uptime指定時は必須) |
| POE-IFNAME | PoEインターフェイス名 | 機種により異なる(下表を参照) | ― |
| TIME | PoE給電停止時間 | ― | ― |
| PPP-IFNAME | pppインターフェイス名 | ppp<0-9> | ― |
| ECM | モバイルモジュール名 | コンパクトルーター:rmnet_data その他の機種:ecm | ― |
| ECM-IFNAME | モバイルインターフェイス名 | コンパクトルーター:rmnet_data0 その他の機種:ecm0 | ― |
| disconnect { enable | disable } | keep-aliveのconnectアクションで、pingが成功(復旧)した場合の動作。enable は通信を切断し、disable は切断しません。 | enable、disable | ― |
| reset { enable | disable }(disconnect/reconnect ECM) | enable は通信切断後に通信モジュールをリセットし、disable は通信切断のみを実施します(通信モジュールはリセットしません)。 | enable、disable | ― |
| IPSEC-NAME | IPsec SA設定名。『6.7.5 IPsecを設定する』の『IPsec SAを設定する』で設定したSA設定名(ipsec sa SA-NAME)を指定します。 | 設定済みのSA設定名 | ― |
| AP-IFNAME | 無線LANアクセスポイントのインターフェイス名 | wlan<0-1> | ― |
| STA-IFNAME | 無線LANステーションのインターフェイス名 | wlan<0-1> | ― |
| reset { enable | disable }(wifi ap/sta) | enable は無線LANチップをリセットし、disable はリセットしません。 | enable、disable | ― |
| METRIC | 変更するメトリック値 | 1~254 | ― |
| DESTINATION | pingリクエストの送信先ホストのIPアドレス | IPアドレス。最大8つ登録可 | ― |
| SOURCE | pingリクエストの送信元のIPアドレス | IPアドレス | ― |
| INTERVAL | pingリクエストの送信間隔(秒) | 1~600 | 3 |
| COUNT | 送信するpingリクエストの最大数 | 1~255 | 3 |
| DEADLINE | pingリクエストの最大実行時間(秒) | 1~3600 | ―(制限なし) |
| TIMEOUT | pingリクエストのタイムアウト時間(秒) | 1~600 | 10 |
| MAX-DELAY | ping送信実行前のランダム待ち時間の最大時間(秒) | 0~3600 | 0 |
| MAX-WAIT | ping送信先切り替え時のランダム待ち時間(秒) | 0~60 | 3 |
| SRC-IFNAME | ping送信元インターフェイス | インターフェイス名 | ― |
| REBOOT-COUNT | 最大リブート回数 | 1~10 | 3 |
| RETRY-COUNT | 最大リトライ回数(V2.3.0 以前は3で固定) | 1~10 | 3 |
| COMMAND | タスクとして実行するコマンド | ― | ― |
DATETIMEの形式
| 項目 | 内容 |
|---|---|
| min | 分(0~59) |
| hour | 時(0~23) |
| dom | 日(1~31) |
| month | 月(1~12) |
| dow | 曜日(0~6)。「0」が日曜日を表します。 |
DATETIMEの各項目の指定方法
| 指定方法 | 設定例 |
|---|---|
| リスト | 設定例: 0,10,20,30 minに指定した場合は、0、10、20、30分に実行されます。 |
| 範囲 | 設定例: 1-5 monthに指定した場合は、1、2、3、4、5月に処理が実行されます。 |
| リスト+範囲 | 設定例: 1,6,9-11 hourに指定した場合は、1時、6時、9時、10時、11時に処理が実行されます。 |
| 間隔 | 設定例: */10 minに指定した場合は、10分間隔で処理が実行されます。「/」のあとに指定した値の間隔で処理が実行されます。 |
POE-IFNAMEに指定できるインターフェイス
| 機種 | インターフェイス名 |
|---|---|
| AIエッジゲートウェイ、エッジゲートウェイ | lan<0-3> |
| 屋外タイプIoTルーター | eth<0-1> |
| センサー接続ゲートウェイ(仕様A)、屋外タイプ無線LANコンパクトルーター | lan1 |
センサー接続ゲートウェイ(仕様B)、屋内タイプIoTルーター、屋内タイプコンパクトルーター、屋内タイプ無線LAN搭載コンパクトルーターはPoEに対応していないため、POE-IFNAMEを指定することはできません。
注意・補足
注意: action connect ECM、action disconnect ECM、action reconnect ECM は、モバイルモジュールがない機器では設定しないでください。
注意: ネットワークの接続状況を監視するpingの送信先ホストとして公共のIPアドレスを使うことは、相手先のサーバー側のネットワーク障害につながるため使用しないでください。別途、独自の接続先を用意していただくことを推奨します。
補足: keep-aliveの action connect ppp と action connect ECM を使用するには、ping interface SRC-IFNAME または ping source SOURCE が設定されている必要があります。屋内タイプコンパクトルーターには、keep-aliveのconnect ppp/connect ECMアクションの設定はありません。
補足: action disconnect ECM で通信切断後、自動的に再接続を行う場合は、通信モジュールの接続設定の「connect」を「always」(常時接続)に設定してください。詳細は『5.8 モバイル回線を設定する』を参照してください。
AC10 / AC15 / AC25 の場合: コンパクトルーターには、モバイルモジュールのリセットの設定はありません。action disconnect ECM は、keep-aliveの場合は切断後に再接続を行い(reset enable固定)、general-controlの場合は切断後に再接続は行いません(reset disable固定)。
補足: action wifi ap/wifi sta で無線LANチップをリセットする場合は、対象ではない無線LANインターフェイスも一時的に通信が利用できなくなります。action wifi-reset では、すべての無線LANインターフェイスに関する通信が一時的に停止します。
補足: uptimeのオプションは、設定した起動時間を経過したと判定したタイミングで、さらにランダム時間(0秒から3600秒)経過後に、再起動または無線LANチップリセットを実施します。
補足: action route-switch でメトリック値を変更するインターフェイスは、ping interface SRC-IFNAME または ping source SOURCE に設定されている必要があります。屋内タイプコンパクトルーターには、route-switchアクションの設定はありません。
補足: ping deadline の最大実行時間と、pingリクエストの最大数(ping count)のどちらかの条件を達成した場合、actionに設定したタスクのアクションを実行します。
補足: フェイルセーフ機能の詳細については『12.3 フェイルセーフ』を参照してください。
補足: PPP-IFNAMEについて、バージョン1.13.0以前の屋内タイプコンパクトルーターはPPPに対応していないため、PPP-IFNAMEを指定することはできません。
補足: 設定はすぐに反映されますが、再起動後も保持するには config file save で保存してください。詳しくは G1.2 設定の反映と保存 を参照してください。
特定のアクション設定に関する登録数の制限について
フェイルセーフ機能と関連がある以下のアクションについては、登録数が最大32件となっています。登録数にご注意ください。
| アクション | 内容 | スケジュールタイプ |
|---|---|---|
| soft-reboot | ソフトウェアリブート | ・ keep-alive ・ general-control※A |
| hard-reboot | ハードウェアリブート | ・ keep-alive ・ general-control※A |
| reconnect ecm | ecm通信再接続 | ・ keep-alive |
| reconnect ipsec | IPsec通信再接続 | ・ keep-alive |
| disconnect ecm | ecm通信切断 | ・ keep-alive |
| disconnect ppp※B | PPP通信切断 | ・ keep-alive |
| disconnect ipsec※B | IPsec通信切断 | ・ keep-alive |
| poe-reset-supply※B | PoE給電リセット | ・ keep-alive |
| wifi ap wifi sta | 無線LANチップリセット (V2.3.0 以前) | ・ keep-alive |
| wifi-reset | 無線LANチップリセット (V2.5.0 以降) | ・ keep-alive |
※A バージョン2.5.0以降は対応していません。
※B バージョン1.8.0以降は登録数が制限されています。
メトリック値の変更のアクション設定(route-switch)に関する登録数の制限について(バージョン3.7.0以降)
- 設定時、有効なroute-switchタスクは最大32件まで登録できます。33件目以降は登録時にエラーとなります。
- 設定ファイルの読み込み時、有効なroute-switchタスクが32件を超える場合は超過したタスクについて実行されません。システムログへメッセージが出力されます。
補足: route-switch機能では、本製品のシステム予約値として、route table ID 260~291、rule priority 32800~32831、firewall mark(fwmark)200~231 を使用します。AIエッジゲートウェイ、センサー接続ゲートウェイ、エッジゲートウェイ、およびIoTルーターで本機能を使用する場合は、amshを利用せずにbashからipコマンドやiptablesコマンドなどを使用して、これらの値と重複する設定を行わないでください。
実行例1 一般的な設定例
scheduleコマンドに、スケジュールタイプとして、「keep-alive」「general-control」「user-define」のいずれかを付けて実行します。
- スケジュールタイプがkeep-aliveの場合
10分ごとにecm通信を確認し切断を検知した場合、ecmモバイルモジュールを再起動させる例
amnimo(cfg)# schedule keep-alive mobile ←スケジュールタイプがkeep-aliveのタスクを設定
amnimo(cfg-sch-ka-mobile)# datetime */10 * * * *
amnimo(cfg-sch-ka-mobile)# action disconnect ecm ecm0 reset enable
amnimo(cfg-sch-ka-mobile)# ping dest example.com
amnimo(cfg-sch-ka-mobile)# enable
amnimo(cfg-sch-ka-mobile)# exit
- スケジュールタイプが「general-control」の場合
12月31日AM4:00にエッジゲートウェイをコールドリブートする例
amnimo(cfg)# schedule general-control reboot ←スケジュールタイプがgeneral-controlのタスクを設定
amnimo(cfg-sch-gc-reboot)# datetime 0 4 31 12 *
amnimo(cfg-sch-gc-reboot)# action hard-reboot
amnimo(cfg-sch-gc-reboot)# enable
amnimo(cfg-sch-gc-reboot)# exit
- スケジュールタイプが「user-define」の場合
毎時0分に任意のIPアドレスへpingコマンドを発行する例
amnimo(cfg)# schedule user-define userping ←スケジュールタイプがuser-defineのタスクを設定
amnimo(cfg-sch-ud-userping)# datetime 0 * * * *
amnimo(cfg-sch-ud-userping)# command ping 192.168.2.110
amnimo(cfg-sch-ud-userping)# enable
amnimo(cfg-sch-ud-userping)# exit
amnimo(cfg)# config file save ←設定を保存
実行例2 pingリクエストの送信先ホストを複数指定する
スケジュールタイプに「keep-alive」を選択した場合、pingリクエストの送信先ホストを複数指定することが可能です。
下図に送信先ホスト(host1, host2)を2つ設定した場合のアクション実行までの動作例と、各設定項目の関係を示します。
| 項目 | 対応コマンド | 内容 | 単位 | 初期値 |
|---|---|---|---|---|
| N1 | ping delay | ping送信実行前のランダム待ち時間の最大時間 | 秒 | 0 |
| N2 | ping timeout | pingリクエストのタイムアウト時間 | 秒 | 10 |
| N3 | ping interval | pingリクエストの送信間隔 | 秒 | 3 |
| N4 | ping count | 送信するpingリクエストの最大数 | 回 | 3 |
| N5 | ping deadline | pingリクエスト機能の1ping送信単位あたりの最大実行時間 | 秒 | 指定なし |
| N6 | ping wait | ping送信先切り替え時のランダム待ち時間 | 秒 | 3 |
amnimo(cfg)# schedule keep-alive TASKNAME ←任意のタスク名を指定
amnimo(cfg-sch-ka-TASKNAME)# datetime DATETIME ←任意のタスク実行時刻を指定
amnimo(cfg-sch-ka-TASKNAME)# action ACTION ←任意のアクションを指定
amnimo(cfg-sch-ka-TASKNAME)# ping dest host1 ←送信先ホストにhost1を指定※
amnimo(cfg-sch-ka-TASKNAME)# ping dest host2 ←送信先ホストにhost2を指定※
amnimo(cfg-sch-ka-TASKNAME)# ping delay N1
amnimo(cfg-sch-ka-TASKNAME)# ping timeout N2
amnimo(cfg-sch-ka-TASKNAME)# ping interval N3
amnimo(cfg-sch-ka-TASKNAME)# ping count N4
amnimo(cfg-sch-ka-TASKNAME)# ping deadline N5
amnimo(cfg-sch-ka-TASKNAME)# ping wait N6
amnimo(cfg-sch-ka-TASKNAME)# enable
amnimo(cfg-sch-ka-TASKNAME)# exit
amnimo(cfg)# config file save ←設定を保存
※送信先ホストを複数登録した場合、各送信先ホストへのping送信順序はランダムになります。
実行例3 ランダム実行時間がある定期リブート、起動経過時間によるリブートの設定例
random、uptimeのオプションは、バージョン1.11.0以降のファームウェアで対応しています。
- 毎日AM3:00にエッジゲートウェイを最大の1時間のランダム実行時間を設定したハードウェアリブートする例
amnimo(cfg)# schedule general-control randreboot ←スケジュールタイプがgeneral-controlのタスクを設定
amnimo(cfg-sch-gc-randreboot)# datetime 0 3 * * * ←毎日AM3:00を設定
amnimo(cfg-sch-gc-randreboot)# action hard-reboot random 3600 ←ハードウェアリブートを設定し、ランダム実行時間を3600秒(0~3599秒の実行待ち時間)で設定
amnimo(cfg-sch-gc-randreboot)# no failsafe ←フェイルセーフを無効化し、失敗してもリブートを永続的に実行(バージョン2.5.0以降は本設定が不要になります)
amnimo(cfg-sch-gc-randreboot)# enable ←本スケジュール設定を有効化
amnimo(cfg-sch-gc-randreboot)# exit
- 起動後24時間経過していた場合、エッジゲートウェイをソフトウェアリブートする例
amnimo(cfg)# schedule general-control uptimereboot ←スケジュールタイプがgeneral-controlのタスクを設定
amnimo(cfg-sch-gc-uptimereboot)# datetime */5 * * * * ←起動時間の経過を5分おきに確認する設定
amnimo(cfg-sch-gc-uptimereboot)# action soft-reboot uptime 86400 ←ソフトウェアリブートを起動後86400秒(24時間)で設定
amnimo(cfg-sch-gc-uptimereboot)# no failsafe ←フェイルセーフを無効化し、失敗してもリブートを永続的に実行(バージョン2.5.0以降は本設定が不要になります)
amnimo(cfg-sch-gc-uptimereboot)# enable ←本スケジュール設定を有効化
amnimo(cfg-sch-gc-uptimereboot)# exit
amnimo(cfg)# config file save ←設定を保存
uptimeのオプションは、設定した起動時間を経過したと判定したタイミングで、さらにランダム時間(0秒から3600秒)経過後に、再起動を実施します。
実行例4 デフォルトルーティングのメトリック値を切り替える設定例(バージョン3.3.0以降)
キープアライブ機能の「route-switch」設定を利用することで、インターフェイスごとのデフォルトルートの優先度(メトリック値)を動的に変更できます。
これにより、以下のような制御が可能です。
- 通常時:優先回線(例:イーサネット)を使用
- 障害発生時:メトリック値を変更し、別回線(例:モバイル回線)へ自動切替
具体的には、通信の死活監視(キープアライブ)により回線異常を検知すると、対象インターフェイスのデフォルトルートの優先度を下げます。その結果、他のインターフェイスのルートが優先され、通信経路が自動的に切り替わります。
<通常時>
<主回線に障害発生時>
無線LAN搭載コンパクトルーターにおけるWAN冗長構成の例として、有線LAN(lan0)とモバイル回線 (rmnet_data0)の両方を利用し、回線障害時に自動切替を行う設定を示します。
本設定例では、以下の構成を前提としています。
- 有線LAN (lan0):主回線(イーサネット)
- モバイル回線 (rmnet_data0):待機回線(バックアップ)
- 両回線ともデフォルトルートを設定済み
- 通常時は 有線LANを優先(メトリック値:正常時は10、異常時は50としモバイル回線より優先度を低く設定する)
- モバイル回線は低優先度(メトリック値:20、有線LANより優先度を低く設定する)
この状態で、スケジュール機能のキープアライブ設定(route-switch)を利用し、lan0側の疎通状態に応じてルートの優先度を切り替えます。
動作設定仕様は以下の通りです。
- 有線LANから 10.8.4.4 へのping監視を実施
- ping失敗時:有線LANのデフォルトルートのメトリック値を「50」に変更
- モバイル回線のメトリック値は「20」のため、モバイルを優先させるよう設計
- ping成功時:有線LANのメトリック値を元の「10」に戻す。結果として再び有線LANが優先される
| 設定パラメーター | 有線LAN | モバイル回線 |
|---|---|---|
| インターフェイス名 | lan0 | rmnet_data0 |
| メトリック値 | pingキープアライブ成功(通常時):10 pingキープアライブ失敗(異常時):50 | 20 |
- 設定
<インターフェイス機能の設定>
amnimo(cfg)# interface br0 ←br0側の設定
amnimo(cfg-interface-br0)# no bridge lan0 ←lan0をブリッジから削除
amnimo(cfg-interface-br0)# exit
amnimo(cfg)# interface lan0 ←lan0側の設定
amnimo(cfg-interface-lan0)# address 192.168.1.254/24 ←IPアドレスを設定
amnimo(cfg-interface-lan0)# gateway4 via 192.168.1.1 ←デフォルトゲートウェイアドレスを設定
amnimo(cfg-interface-lan0)# gateway4 10 ←デフォルトゲートウェイのメトリック値を設定
amnimo(cfg-interface-lan0)# exit
<ルーティング機能の設定>
10.8.4.4へのルートをlan0側からのみ通信するよう、スタティックルートを設定します。バージョン3.7.0以降は、このルーティング機能の設定は不要です。
amnimo(cfg)# routing static keepaliveswitch ←スタティックルートkeepaliveswitchを設定
amnimo(cfg-rts-keepaliveswitch)# to 10.8.4.4/32 ←宛先へのアドレスを設定
amnimo(cfg-rts-keepaliveswitch)# interface lan0 ←送信するインターフェイスを設定
amnimo(cfg-rts-keepaliveswitch)# via 192.168.1.1 ←lan0側のゲートウェイアドレスを設定
amnimo(cfg-rts-keepaliveswitch)# exit
<モバイルの設定>
<モバイルのピア/セッションを設定>
amnimo(cfg)# mobile peer peer1
amnimo(cfg-mp-peer1)# session session1
amnimo(cfg-mps-session1)# apn xxx.example.com ←SIMのAPN名を設定
amnimo(cfg-mps-session1)# sim 0
amnimo(cfg-mps-session1)# username xxxx ←SIMのユーザー名を設定
amnimo(cfg-mps-session1)# password ←SIMのパスワードを設定
Enter new password:
Retype new password:
amnimo(cfg-mps-session1)# enable
amnimo(cfg-mps-session1)# exit
amnimo(cfg-mp-peer1)# exit
<インターフェイスを設定>
amnimo(cfg)# interface rmnet_data0
amnimo(cfg-interface-rmnet_data0)# mobile peer1
amnimo(cfg-interface-rmnet_data0)# mobile route 20 ←主回線(有線LAN)よりも優先度を低く設定する
amnimo(cfg-interface-rmnet_data0)# enable
amnimo(cfg-interface-rmnet_data0)# exit
<スケジュール機能の設定>
スケジュール機能のキープアライブ設定によりデフォルトルートのメトリック値を変更する設定例
amnimo(cfg)# schedule keep-alive routeswitch ←スケジュールタイプがkeep-aliveのタスクを設定
amnimo(cfg-sch-ka-routeswitch)# datetime */5 * * * * ←5分毎にスケジュール実行する設定
amnimo(cfg-sch-ka-routeswitch)# action route-switch metric 50 ←動作時、デフォルトゲートウェイのメトリック値を50に設定
amnimo(cfg-sch-ka-routeswitch)# ping dest 10.8.4.4 ←宛先アドレスを設定
amnimo(cfg-sch-ka-routeswitch)# ping interface lan0 ←利用するインターフェイスを指定
amnimo(cfg-sch-ka-routeswitch)# enable ←本スケジュール設定を有効化
amnimo(cfg-sch-ka-routeswitch)# exit
amnimo(cfg)# config file save ←設定を保存
- 動作確認
<通常時>
ルート情報を確認します。モバイル回線のインターフェイスrmnet_data0より有線LANのインターフェイスlan0側のルートが優先されている状態となっています。この場合、WAN側への通信としてモバイルインターフェイス経由の通信は行われません。
amnimo(cfg)# show routing
Status: K - kernel route, C - connected, S - static,
> - selected route, * - FIB route
STATUS TO VIA METRIC INTERFACE
S>* 0.0.0.0/0 192.168.1.1 10 lan0 ←イーサネットが優先されている状態
S 0.0.0.0/0 0.0.0.0 20 rmnet_data0
S>* 10.8.4.4/32 192.168.1.1 1 lan0
C>* 10.152.43.70/32 0.0.0.0 rmnet_data0
C>* 192.168.0.0/24 0.0.0.0 br0
C>* 192.168.1.0/24 0.0.0.0 lan0
<通信障害時>
有線LANのインターフェイスlan0側が何らかのネットワーク障害で通信不可となった場合、キープアライブ動作により、有線LANのインターフェイスlan0側のデフォルトゲートウェイのメトリックが50に変更されます。モバイル回線のインターフェイスrmnet_data0側のルートが有線LANのインターフェイスlan0側より優先されている状態となっています。この場合、WAN側への通信としてモバイルインターフェイス経由の通信が行われます。
amnimo(cfg)# show routing
Status: K - kernel route, C - connected, S - static,
> - selected route, * - FIB route
STATUS TO VIA METRIC INTERFACE
S 0.0.0.0/0 192.168.1.1 50 lan0
S>* 0.0.0.0/0 0.0.0.0 20 rmnet_data0 ←モバイルが優先されている状態
S>* 10.8.4.4/32 192.168.1.1 1 lan0
C>* 10.152.43.70/32 0.0.0.0 rmnet_data0
C>* 192.168.0.0/24 0.0.0.0 br0
C>* 192.168.1.0/24 0.0.0.0 lan0
route-switchのオプションは、バージョン3.3.0以降のファームウェアで対応しています。

補足:
注意: action connect ECM、action disconnect ECM、action reconnect ECM は、モバイルモジュールがない機器では設定しないでください。
